?Burr-Brown公司生產的OPA541芯片是一個功率放大器，它能由最大為士40V的電源供

電，而產生最大電流為5A的連續輸出。可通過外部的電阻，調節輸出電流的大小，以保護放

大器和負載，使之正常工作々OPA541具有兩種封裝形式，一種是⑩腳塑封，另一種是TO一3

密封封裝。

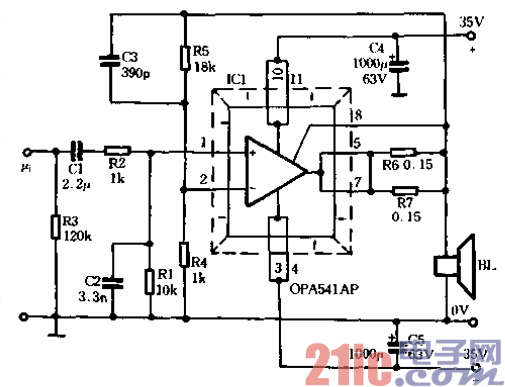

??? OPA541為一個性能較佳的功率放大器。電路如圖5-106所示，該電路在音頻信號的輸入

電平值為1. 3V;哪，由對稱的土35v電源供電時，能夠給80的負載提供大約60W的功率口此

時，通過并聯電阻R6、R7限制輸出電流

值（最大為8. 5A），也能安全驅動4n的

負載，使之獲得最大的驅動功率。但是

R 6和R7的設置要注意保證放大器在

短路時得到安全保護6要使放大器在其

安全區內工作，則要求電流門限值為

1. 8A。決定電流門限電阻阻值Rc、可由

下面的公式計算：

? Rci=(0.813/laha) -0.02(n)

? 該放大器的失真度低，THD低于

0.5%o

??? lC的靜態電流僅為ZOmA，帶寬由

C3決定，大約為22kHz，輸入濾波器

R2、C2用于減小IMD(內部調制失真)，

并且減小帶寬，使帶寬降為實際的16. 6kHz；低端的截止頻率由R 1、C 1決定，為

6. 6Hz。
