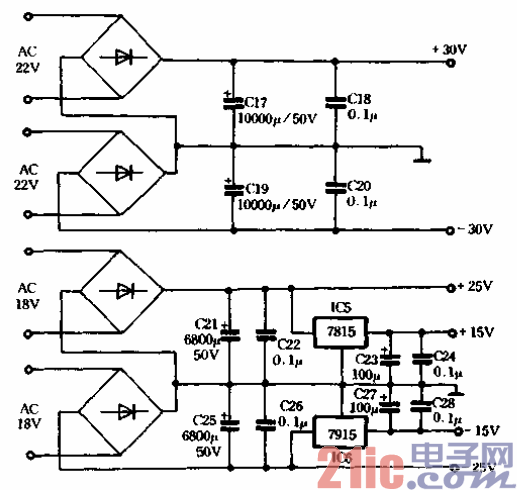

該機電原理圖如圖5·1 1 2所示。圖中是一個聲道的電路圖唪

??? 從圖中可以看出，整個電路十分簡潔。它由以下幾個部分組成：

??? (1)電子分頻部分6 ICl為有“運放之皇”之稱的NE5532口它與周圍的阻容元件構成了

一個典型的有源二階濾波器6輸入信號經過分頗后進人后面的功放單元分別放大。按圖中數

據該濾波器分頻點為3. 7kHz，若需改動，只需簡單計算后改變?yōu)V波器的阻容元件即可。

??? (2)功放部分心IC3為TDA1514. lC4為LM1875，它們分別擔任低、中、高頻段的放大。

可以看出，該部分與大部分功放電路的最大區別在于其增加了負反饋電路p一般功率放大器

采用的反饋形式皆為電壓負反饋，而本機則采用了電流負反饋。R15. R23把流過揚聲器的電

流取樣，反饋到放大器的輸入端，使放大器以固定電流方式驅動負載。這樣，揚聲器也成了

負反饋網絡的一個部分，可以消除揚聲器阻抗對電聲系統瞬態特性的影響，使系統瞬態失真

濺至最小，從而改善了音質。此外，采用了電流負反饋后，功放的輸出功率隨著負載阻抗的

增大而增大，與電子管功放的輸出負載特性相似，對改善音質也是有利的。
