大功率模塊，只有五只引腳，內部輸出對管采用互補的大功率場效應管，外

圍不用任何元件日它輸出功率大、線性好、頻響寬、失真小，特別是其有對大動態信號響應

迅速的特點，因而在中初級音響制作中得到了廣泛的應用9

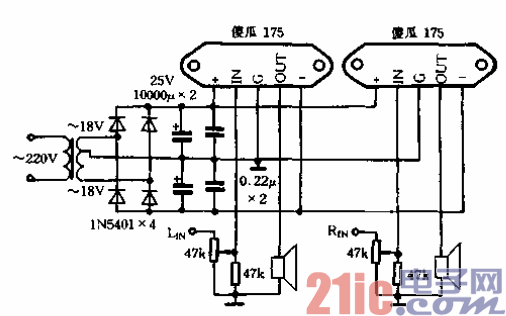

??? 傻瓜175管腳排列和應用電路如圖3-17所示9傻瓜1 75本身也帶有散熱器，與內部電路

絕緣，但工作時仍要加散熱器，散熱器尺寸以不小于250mm×120mm×2mm為宜。應用時推

薦工作電壓為±22V。采用8fl負載時，額定輸出功率為35W，最大功率為75w，這時聽感最

佳，聽起來頗有討人喜歡的電子管放大器風味審傻瓜1 7 5外圍雖不用任何元件，但供電的質

量必須上乘，濾波電解電容以不小于10000V:F為宜，并聯在其上的0.22ruF CBB電容對提高本

功放的高頻反應有利由供雙道工作時，電源變壓器選用200W的，次級輸出為2×18V，如果

采用環形變壓器會更好一些a制作時采用雙單聲道結構，電源部分公用，兩只傻瓜1 7 5各作

左，右聲道放大。印制板設計為整體結構，要求采用環氧板。整流二極管采用3A～SA的即

可甲
