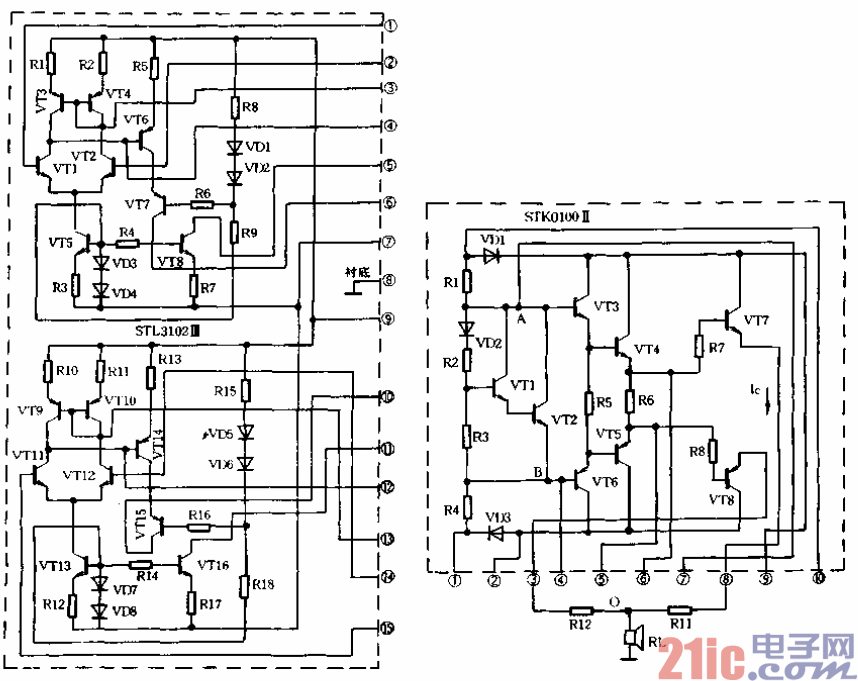

STK3102和STKOloo是三洋公司80年代的“配套”厚膜電路口其中STK3102為雙電源

二通道前置電壓放大器電路，1 5腳直插式結構，內部電路結構形式如圖3-33所示凸由圖可見，

上下兩部分放大器的構成完全相同，各自擔當一個聲道的信號放大功能日其中VTl~VT5組

成雙端（①、②腳）輸入、單端輸出的差分放大器亡VT3,VT4分別為VTl,VT2的電流源負

載，VT5為偏置電路6偏流取決于R3的阻值，即Jrs—0.7V／Rs（約為2mA左右）。此時，流

過VTl. VT2的電流約為ImAo VT6 VT7駁接共射、共基放大器，這種組合可以用較少的

相位補償電容獲得較寬的頻帶寬度o VT8是VT6. VT7的電流源負載，電流^8=0.7／島（約

為6mA左右）。

??? 功放厚膜STK ol00一是STK0100的改型器件，雙電源供電幸內置八只晶體三極管、三

只二極管和八只電阻，構成十分簡潔的OCIJ(Output Capacitor Less)互補對稱推挽功放。輸出

功率大、溫度穩(wěn)定性好、失真小、增益可調。STKoio。Ⅱ的實際內部電路結構
