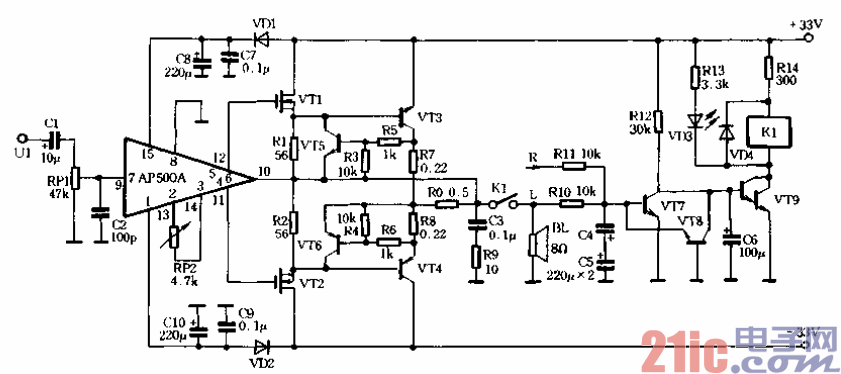

本功放的電源電路原理如圖3-29所示。這里只畫出了一個聲道電路，另一聲道電路完全

相同。

??? 輸入信。號經AP500A放大后，驅動一對互補VMOS管VTl. VT2做甲類推挽放大，放大

后的信號由源極輸出，經電阻R l、R 2加到負載上。同時VTl, VT2也作為末級的電壓驅動

級，Rl、R2上的信號電壓分別驅動一對大功率互補三極管VT3、VT4作甲乙類推挽放大t輸

出經電阻R7、R8、RO加到負載上。由于Rl、R2的阻值相對于揚聲器阻抗很大，限制了VTi、

VT2的動態范圍。它的輸出功率只在4W左右，而R7、R8, RO的阻值都很小，所以VT3. VT4

承擔本機的主要輸出功率口當電源電壓為士33V時，最大不失真功率為30W. RO為前饋取樣

電阻，VT3.VT4射極上的信號電流通過Ro時，Ro上的信號電壓經AP500A內部的反饋回

路加到AP500A反相輸入端，經AP5 00A比較放大后，產生一個與失真信號大小相同、相位

相反的信號，加到負載與原失真信號相抵消，這就是當前流行的“誤差前饋校正電路”。就其

電路原理而言t本功放與電流傾注式功放輸出管靜態時無偏流，為純乙類放大，而本機輸出

臂靜態時有偏流，為甲乙類放大t能更有效地克服輸出級產生的交越失真。R7、R8是wr3、

VT4的射極電阻，有一定的電流負反饋作用，能改善末綴的非線性失真，同時R7、R8也是

輸出管的過流取樣電阻口當輸出管射極電流大于3. ZA時，R7、R8上的電壓超過o．7V. VT5、

VT6導通，使得VT3、V丁4截止，從而避免了價格昂貴的大功率輸出管被燒毀q為消除開關

機的沖擊，防止固零漂，負載短路而引起過流損壞放聲系統，本機加有揚聲器保護電路，它

的原理很簡單，很多書刊都有詳盡的介紹，這里不再贅述。
