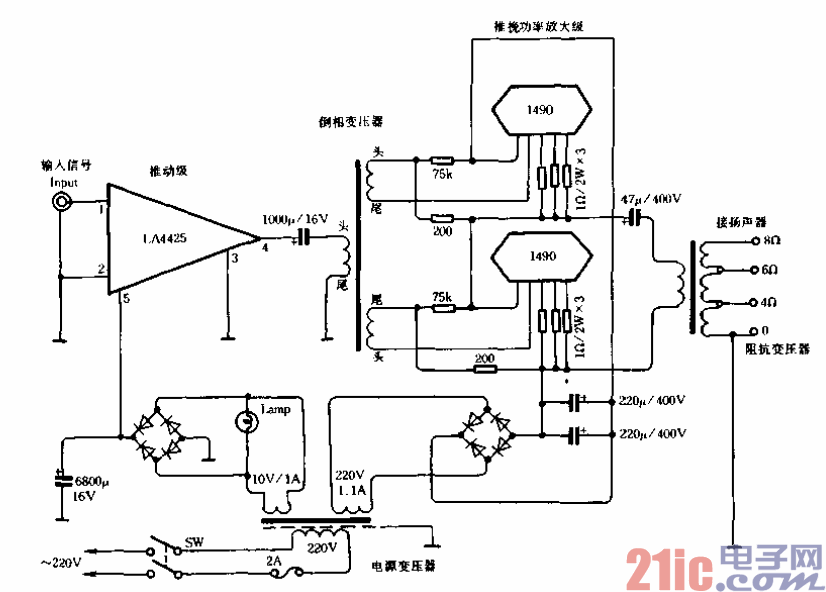

如圖3-30是推動級采用集成電路LA4425的功率放大器，一對功率模塊1490擔任推挽
輸出，由于使用了阻抗變換器，無論揚聲器是4fl、6fl或8n，都能夠獲得lOow的輸出功率，
圖中所繪的是立體聲系統里一個聲道的電路，另一個聲道與此完全相同6
??? 這個電路的特點是結構十。分簡潔，各部分的組成一目了然，只要焊接無誤勿需調試即可
投入運行．．．由于全機阻容元件．不多，總共僅有5個電容、1 0個電阻，再加上3塊集成電路、2
塊橋堆和3只變壓器，因而收集元件不太費功夫，焊裝省時省事，頗受音響愛好者青睞。
