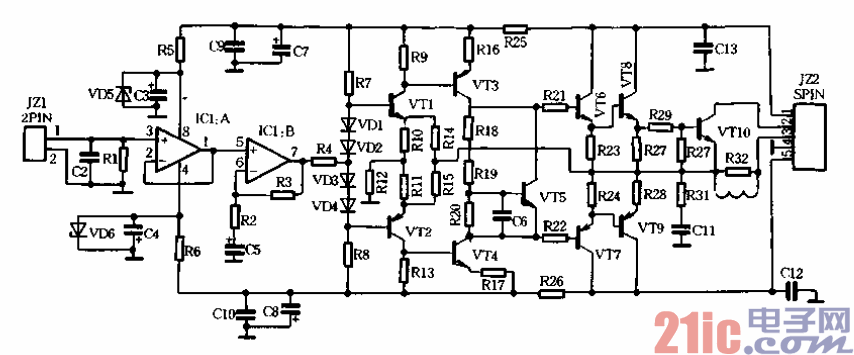

用B本‘‘ROHM"系列晶體管構成的純DC功放原理如圖6-18所示（電源及保護電路略）a

部分ROHM管性能參數和本功放特性如表6-2和表6-3所示。輸人信號經C2. Rl低通處理

后送往ICIA作緩沖放大，再由ICIB及VT1～VT4組成的電壓放大級分別作5倍、8倍的電

壓放大，然后將信號送入VT6. VT7構成的電流推動級，最后由VT8. VT9完成功率放大孕

lc選用正宗NE55320 VT1、VT2用，T高達500MHz的C556.C546，這對提高放大器瞬態

響應起著至關重要的作用帚VT3～VT9均用¨ROHM"公司的中大功率管。特別是VT5用中

功率管系列，能良好地對大功率管的溫度進行跟蹤，更有效地對功放因溫升而引起的工作點

漂移予以校正。電路裝好經檢查無誤后即可通電，調節R28使R28兩端壓降為5～8mV，然

后將其換成同阻值固定電阻即可（此時VT8,VT9靜態電流為20～32mA）。

?
