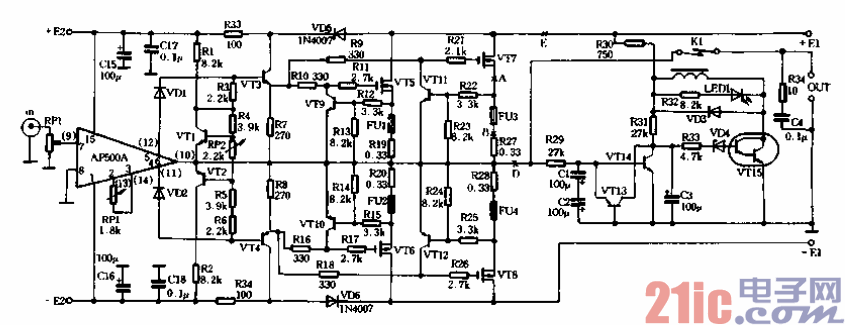

功放主電路如圖7-6（其中只畫了一個聲道），圖7-7是本功放配套的電源電路嗇圖7-6電

路分功率放大與保護電路兩大部分6

??? 功放電路由電壓放大、緩沖級、電流放大級、超甲類偏置電路四部分組成。電壓放大級

采用AP500A，該器件是耐高壓（極限土75v）高速雙JFET輸入放大器，閉環工作頗響試0～

500kHz，具有自動調零（零漂小于0.02%）等特點。VT3. VT4組成緩沖放大器，它能提高AP

500A的驅動能力，減少后級VMOS場效應管輸人結電容對音頻諧波的衰減作用。電流放大級

每個聲道采用兩對互補VMOS對管（如圖中的VT5～VT8），并用多管并聯推挽輸出，除了能

提高電路的輸出線性及輸出電流能力外，還可提高電路的阻尼系數；VMOS管作電流放大所

表現的出色音質已為多數燒友所賞識，其眾多的優點在這里我們就不再贅述。

??? 功放電路另一特點是功放管采用超甲類偏置。超甲類功放具有甲類不截止和甲乙類效率

高的雙重優點o VTl.VT2組成恒壓偏置電路，VDl. VD2的作用是只允許前級電流注入到

后級而阻止后級偏置電流流副前級．這樣就可實現后級推挽管始終不截止，調整RP2就可以

改變后級推挽功放管的靜態電流，一般調在10～60mA左右即可。

?
