在測量某一支路的電壓和電流時，除應根據技術要求正確選擇電流和

電壓表的規格、精度和量程外，在接線時還應把電流表和電壓表接在電路

的正確位置上。如果儀表接線不當也會造成較大的測量誤差。例如在測量

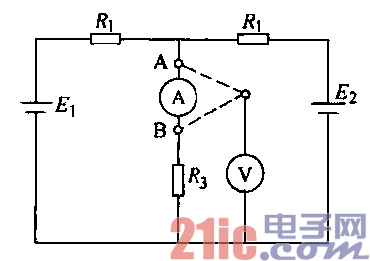

圖中兄支路的電流和電壓時，伏特表在線路中的連接有兩種方法可

供選擇，如圖中的A點和B點。在A處，電流表的讀數為流過風的電流

值，而電壓表的讀數除含有島的電壓外，還含有電流表兩端的電壓值，

因此，電壓表的讀數較實際值來得大。顯而易見，當R。的阻值比電流表

的內阻大得多時，電壓表宜接在A處；當電壓表的內阻比焉的阻值大得

多時，電壓表應選擇接在B處。實際測量時，某一支路的電阻常常是未知

的，因此，測量時電壓表的位置可以由實驗方法選定。測量時可分別在A、B兩點試一試。如這兩種接法

電壓表的讀數差別很小或無甚差別，即可接在A點；如果這兩種接法電流表的讀數差別很小或無甚差別，

即可接在B點；若兩種接法電流表和電壓表的讀數均無甚差別，則電壓表接于A點或B點均可。．
