圖a是一個簡易晶體管測試儀電路。它可以測量PNP型和NPN型小功率晶體管的集電極基極反

向電流IeLo、穿透電流j。和共發射極電流放大系數風

??? 電路說明：Sl是雙刀雙擲開關，廂做PNP型和NPN型晶體管的測量選擇。扳動這個開關，能夠把電

? 源El的正負檻顛倒過來。S2是由S21、S22、S23、S24組成的四刀四擲開關。下面以PNP型為例，對測

? 量k、Iceo和J9的電路做些說明。

??? 1)J扣的測量，將S2轉到1處，電路如圖b所示．這時候發射掇是開路的，集電掇接電源負極，

? 基扳接電源正極。電阻颶是限流電阻，以防電路接錯或者由于插入已經擊穿的晶體管而損壞電|流表。電

? 流表可以選用100—500mA檔。由于小功率鍺管的I如為l—lOyA，硅管在l弘A以下，所以電流表指針只

? 有微小偏轉。

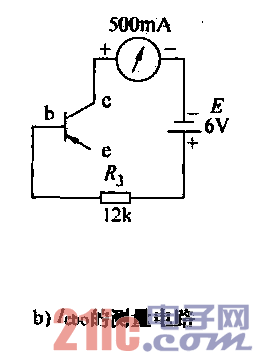

??? 2)k的測量，將S2轉到2處，電路如圖c所示。這時候基極是開路的，集電極接電源負極，發

射極接電源正極。電阻且是限流電阻。小功率鍺管的j。從幾個微安到幾百個微安，硅管的j。在幾個微

安以下。電流表可以選用L00—500mA檔。

??? 3) p-[yJ測量-先把S2轉到3處，電路如圖d所示。這時候，電阻R2和可變電位器RP1串聯戚偏

流電阻．-調節RP1，可以使晶體管集電極電流從零點幾毫安到幾十毫安。電流表可以選用5～10毫安檔。

集電極電流不同，測得的盧值是有變化的?？梢愿鶕?jù)晶體管的用途選用集電極電流，比如做變頻、中放的，

可以用0. 5—lmA，做低故的，可以用1～2mA，做推挽的，可以用s—lOmA等。??? j．

? 4)集電極電流調好后。把sz轉到4處，電路如圖e所示。這時候，電源E2通過Rs、RP2給電流

表一個反向電流lp，調節RP2可以使j。-I。，電流表的指針指零。

??? 最后按下常開按鈕開關S3．通過R，使基極得到基極電流增量Ah。Alb一6V／3Mfl=2tLA。經過晶體

管放大，集電極也獲得集電極電流增量A1。。這時候電流表的指針偏轉，它的讀數就是集電極電流增量

Alc，電流放大系數就可以從下式求得

??? p= AI。/AIh

? 測量完了，先要把電流表改為5—lOmA檔，以保護電流袁，再把S2轉回到1處，然后拔下晶體管。
