為了保證晶體管能夠在電路中正常工作，常常要測量晶體管反向擊穿電壓。特別是對要求反向擊穿電

壓比較高的管子，比如OCL功率放大器中差動放大器的管子，反向擊穿電壓要求大于幾十伏．可用晶體管

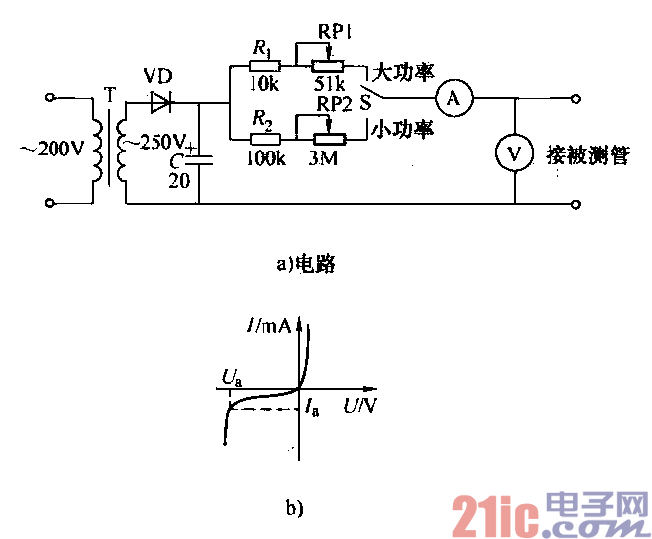

耐壓測試電路測試。電視機視放輸出和行輸出的管子，要求大于一百幾十伏，就更需要測量了。圖5-23a

是一個簡易晶體管耐壓測試電路，它能夠測量晶體二極管、晶體管的廈向擊穿電壓，還能夠測試晶體穩壓

管的穩壓特性。

??? 電路說孵：二極管加上反向電壓，反向電流是很小的。但反向電壓加大到某一數值的時候，反向電流

急劇增大，管子進入反向擊穿狀態，如圖5-23b所示。管予進入擊穿狀態后，通過管子的電流，主要取決

于外電路，如果外電路潑有限制電流的措施，電流就會很大，管子就有燒壞的危險。

??? 晶體管反向擊穿電壓就是反映擊穿特性的。它是指反向電流達到某一個規定值時的反向電壓。這個反

向電流的規定值可以從晶體管特性表測試條件中查出。

??? 在圖5-23的電路中，變壓器把220V的交流電壓變成250V的交流電壓，經過二極管整流和電容濾波，

獲取300V的直流高壓。有負載的時候電壓要低一些。

??? 電壓表用來測量二極管或者晶體管的反向擊穿電壓，電流表用來監視二極管或者晶俸管反向電流。

??? (1)測量大功率管子的BVceo當單刀雙擲開關S撥到“大功率”處，可以測量大功率二極管或者晶

體管的反佝擊穿電壓。比如測量3AD30的集電極發射極反向擊穿電壓BVceo，電流表進用50mA檔，電路

如圖5-22c所示。R1和RP1組成限流電阻。從晶體管特性表中可以查到‘．3AD30的BVceo測試條件是反

向電流20mA．調節RP1，使電流表指針落在20mA處。這時候，電壓表的讀數就是這個管子的集電極發

射極反向擊穿電壓。如果測量反向擊穿電壓BVceo．基極發射極之間接一個規定的電阻。比如測3AD30的

BVceo，要接20fz左右的電阻。

??? (2)測量小功率管子的BVceo當單刀雙擲開關S撥到“小功率”處，可以測量小功率二極管或晶體

管的反向擊穿電壓。比如測量3DG6的集電極發射極反向擊穿電壓，電路中的電流表選用500riA檔，電路

如圖5-23d所示，尺2和RP2組成限流電阻，電壓表要用高內阻電壓表。從晶體管特性表中可以查到，

3DG6的BVceo測試條件是反向電流lOOyA。調節RP2使電流表指針落在100VA處。這時候，高內阻電壓

表的讀數就是這個管子的集電極發射極反向擊穿電壓。

??? (3)涮量穩壓管的穩壓特性測量穩壓管的時候，S也撥到“大功率”處。除了可以從電壓表上讀到

穩壓管的穩壓值外，調節RP1，還可以測出穩壓管在幾毫安到20mA的穩壓特性。

??? (4)元器件選擇變壓器可用市售的電源變壓器。整流二極管可用耐壓大于300V、正向電流大于

lOOmA的2CP型管子。

??? 測量大功率管子的時候，電壓表用簡易萬用電表的電壓檔就可以了。但是在測量小功率管子的時候，

一定要用高內阻的電壓表，比如每伏20kfl的電壓表或者用簡易晶體管電壓表，否則是測不出來的。
