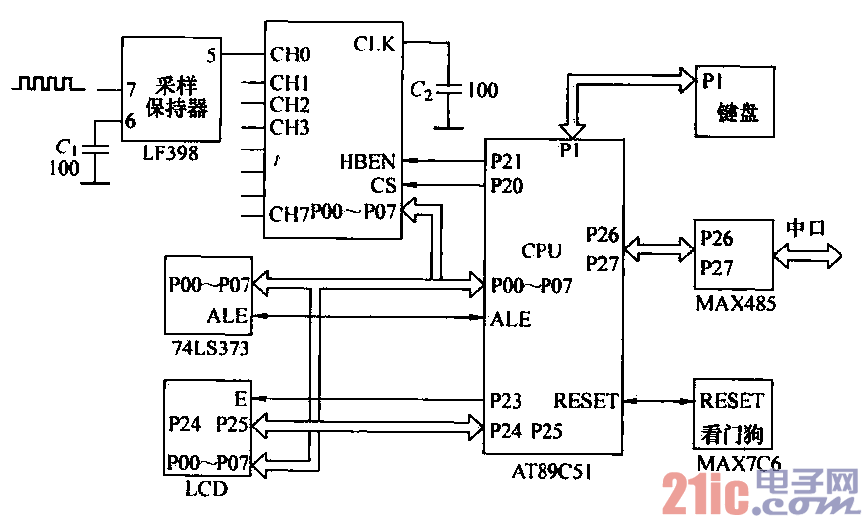

它的主要功能是完成對過電壓的瞬時值和峰值的檢測、過電壓次數的

檢測、電源輸出電壓和電流的檢測，并通過鍵盤的操作顯示出各個檢測值的大??；同時通過485接口和上

位機實現通信，在有過電壓的時候通過控制電路啟動備用電源，實現對電源本身的保護。

??? 軟件設計如下。

??? 系統軟件主要由主程序、鍵盤掃描于程序、顯示子程序和通信子程序等組成。主程序由初始化、看門

狗置位、鍵盤掃描子程序、中斷子程序組成。主程序主要進行分配內存單元、設置串行口等器件的工作方

式和參數，為系統正常工作創造條件。在主程序運行的過程中，通過按鍵可以顯示檢測的各個量的值；同

時在系統過電壓和干擾信號產生時，液晶顯示屏?xí)@示提示信息，使電源實現“透明”，便于電源的管理。

在本系統中，鍵盤采用的是由P1口組成的3×3行列矩陣式鍵盤。由于鍵盤程序的技術已經相當成熟，所

以具體過程不做介紹。

??? 為了實現與目前應用較為廣泛的MODia)N系列測控系統的連接，本系統選用了控制系統中較為通用

的MODBUS協議進行通信。MODBUS協議采用主—從通信方式，它規定把各個報文封裝成對應的一幀數

據，以幀為單位傳輸數據。主站發送的報文包括接收者地址，任務、任務數據、校驗方式等內容；從站響

應信息報文包括從站地址、所執行的任務、執行任務得到的數據、校驗方式等內容。MODBUS協議有兩種

報文組成結構（又稱傳輸模式），分別是ASCII（美國信息交換碼）模式和RTU模式。同- MODBUS總

線網絡上的所有站點設備都必頑使用相同的模式和對應的串口通信參數。本例采用的是RTU報文傳送方

式。RTU模式的報文字符由8位二進制編碼組成，每個字符包含1位起始位、8位數據位和2位停止位

（無奇偶校驗）。RTU模式的文字符號必須以連續數據流的形式傳送，每幀以至少3.5個字節時間的停頓間

隔開始傳輸．同樣以至43.5個字符時間的停頓標志傳輸?shù)慕Y(jié)束。通信程序已經發展得比較成熟，具體的

框圖省去。通信程序軟件運行時隨串行口，若證實為上位機通信請求，則發應答信號，實現“握手”，然后

按上位機要求發送或接收數據。發送時，將本機檢測的電壓值、電流值向上發送，接收時則將上位機發來

的系統設置參數進行差錯判斷后放人本機原設置單元，然后再由軟件根據設置值進行相應處理．
