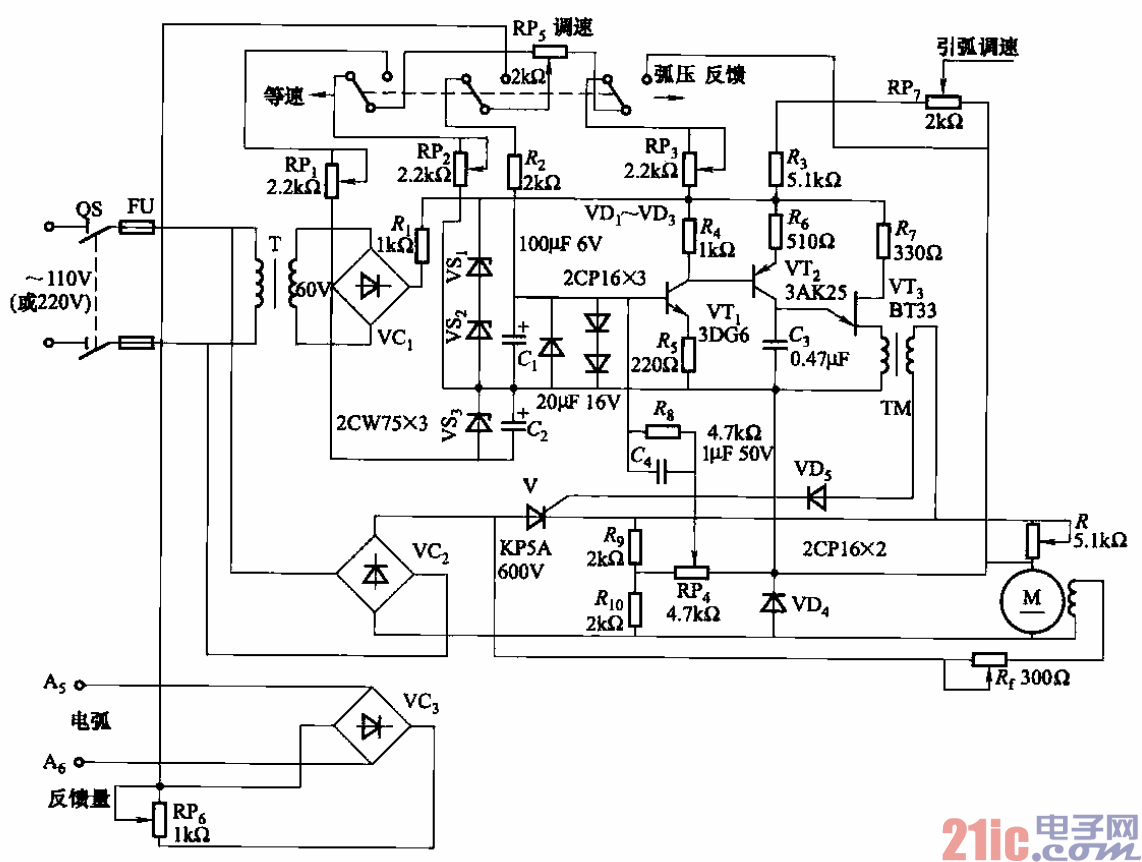

100W全波單結晶體管觸發施動控制電路

它適用于等速送絲或變速送絲電動機的控制。

??? 輸入的控制信號是給定電壓（由主令電位器RPs調節）與電動機反饋電壓（從電位器

RP4中取出）的疊加。當RP4位置不變時，電動機轉速取決于RPs。

??? 當使用電弧電壓反饋控制時，As、A6端引入的信號（反饋量由電位器RP6調節）相當

于RP。。當弧長增加，弧壓升高時，與串l動機反饋骨香加之電壓升高，俺申j動機轉誅增加，

維持原弧長而繼續焊接。
