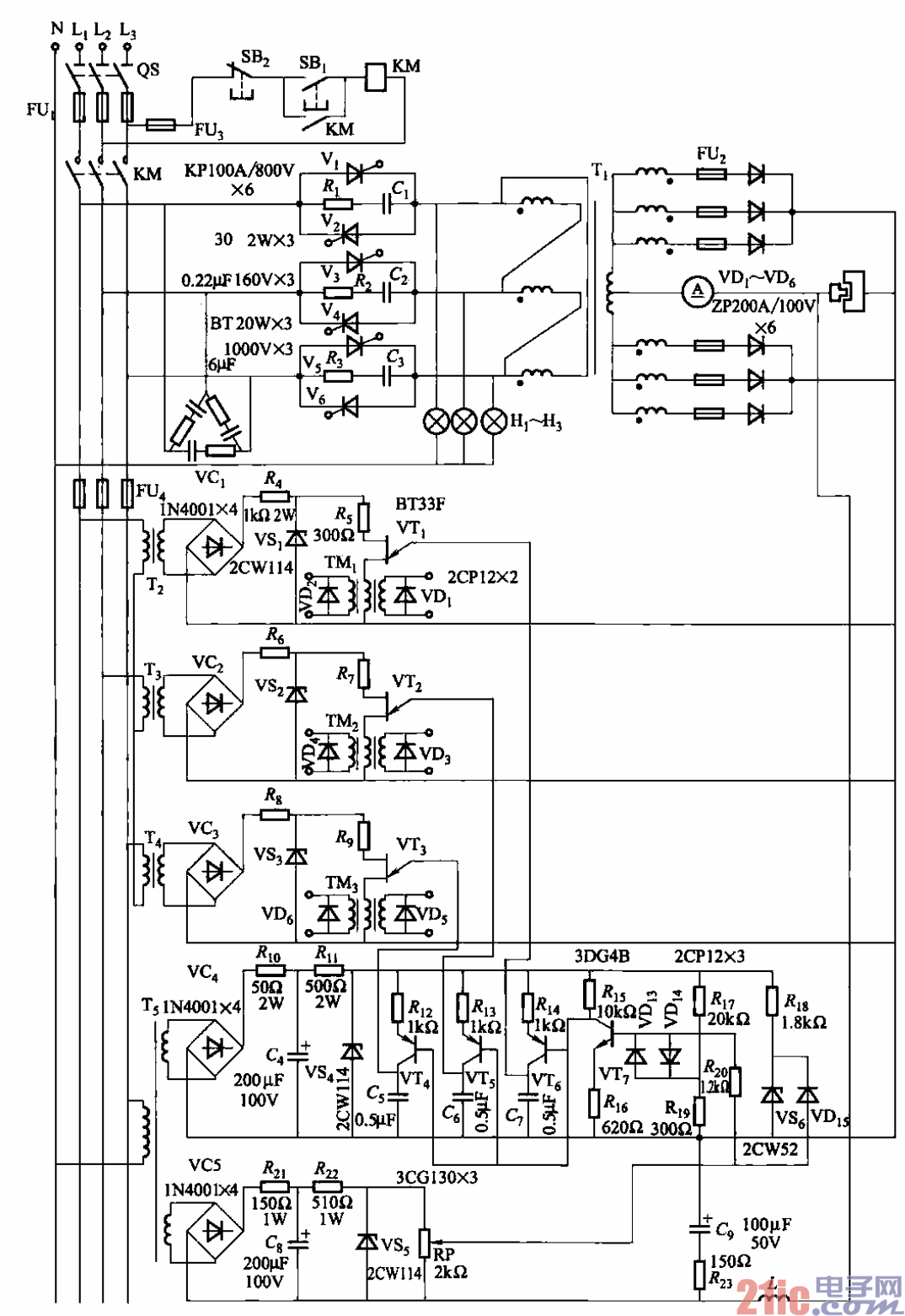

300A-18V三相晶閘管調壓電解電源電路
它能輸出直流3000A、18V（連續可調），供電解加工用。電路由
主電路、觸發電路、同步電源、直流電源、電壓負反饋電路及保護電路等部分組成。電壓負
反饋電壓從電解槽（即整流器輸出）取出，經電抗器L疊加在給定電壓（由電位器RP給
出）上。電壓微分負反饋由R23和C9組成。它與電壓負反饋一起起自動穩壓作用。
??? 由于單結晶體管張弛振蕩器輸出的是窄脈沖，為了使窄脈沖得以可靠觸發，與變壓器
Ti三相各并聯一只150W燈泡負載。
