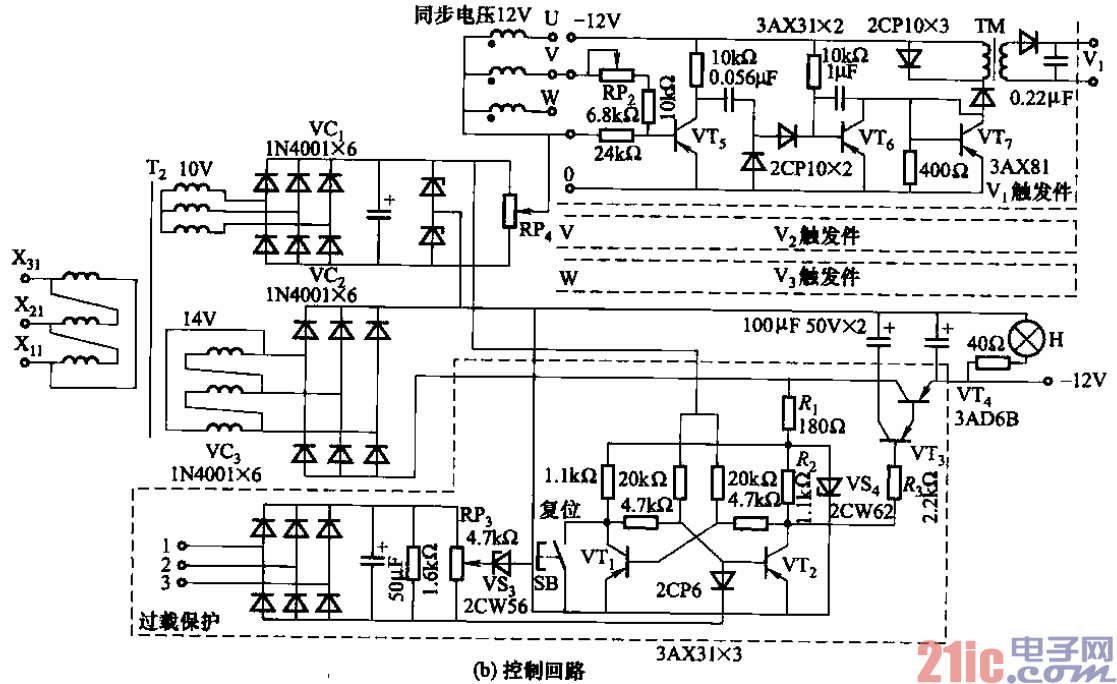

1500A-7V三相晶閘管調壓電鍍電源電路b
它由主電路、控制電路和保護電路三大部分組成?？刂齐娐钒?br/>
觸發電路、同步電源等部分。
??? 給定電壓Ug（由RP4給出）和同步電壓疊加后，控制觸發電路板三極管VT5的工作狀
態。電路過載時（設定值由電位器RP3設定，正常情況下，穩壓管VS3不擊穿），VS3擊
穿，VT2導通，VTi截止，VT3、VT4截止，晶閘管關閉，切斷主電路，達到過電流保護
的目的。
