KGDS型單相低溫鍍鐵電源電路

低溫鍍鐵，系一種在常溫下以不對稱交流電起鍍，然后過渡到直流電鍍的新工藝。

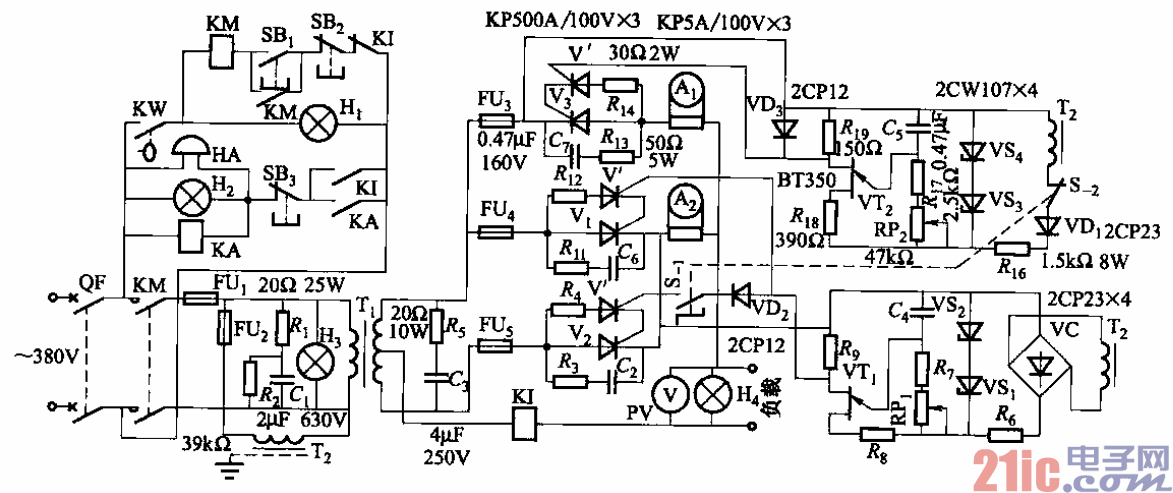

??? 電路如圖所示。調節電位器RPi和RP2，便可改變正負晶閘管的導通角，從而

可任意調整交流不對稱比。通過操作轉換開關S，便可獲得對稱和不對稱交流及直流

電源。

??? 該電源裝置的技術參數如下。

??? 交流輸入電壓：50Hz，380V;輸入電流：25A;輸入功率：23. 7kV．A。

??? 直流輸出電壓：o～16V（平均值）；輸出電流：o～1000A（平均值）；輸出功率：

16kV．A。

??? 交流輸出電流：正半波500A（整流平均值）；負半波500A（整流平均值）；交流輸出電

匱：正半波0～8V（整流平均值）；負半波0—8V（整流平均值）。
