音頻放大電路

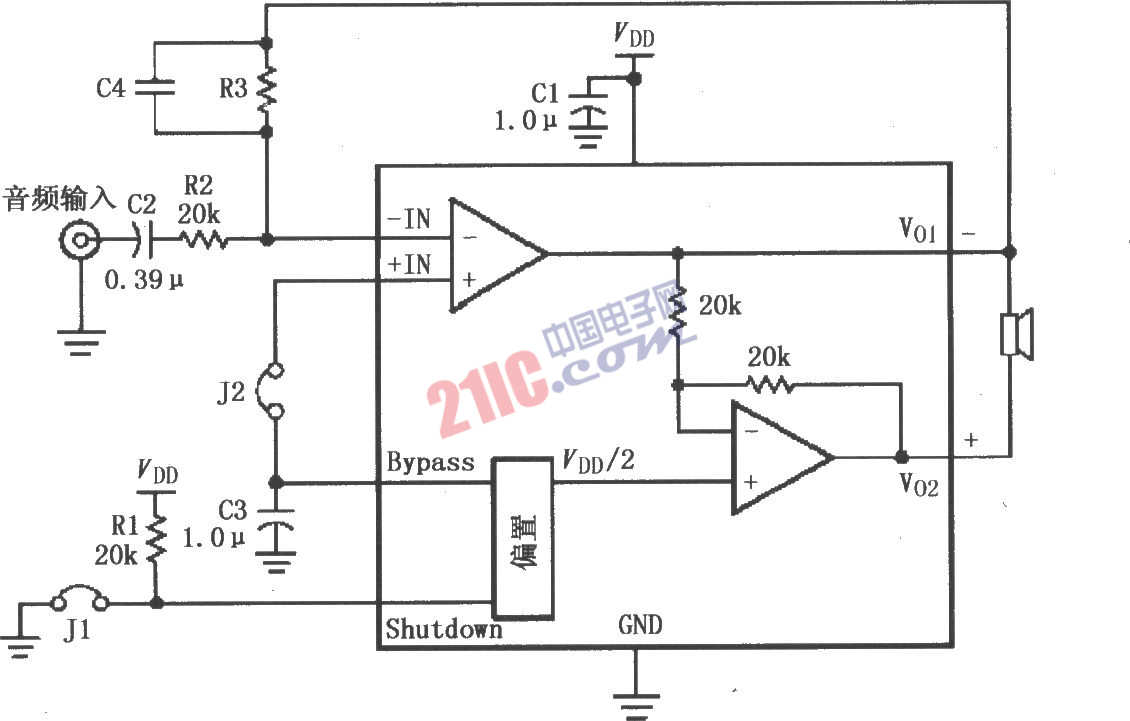

如圖所示為LM4819的高增益音頻放大電路。只要增大R3即可提高放大器的增益。在R3兩端并聯(lián)電容C4，用于對高頻提供低阻通路濾波，防止高頻自激。J1為跳線，當J1接通時，1腳接地，全功率放大工作；當J1斷開時，1腳為VDD，微功耗關斷，放大器不工作。跳線J2也可控制放大器的工作與否，當J2斷開時，+IN端無偏流而使放大器不工作。接通則工作。
?
?
