由TDA4866構成的外部保護信號發生器電路圖

由TDA4866構成的外部保護信號發生器電路圖
提問者：lmxh123 地點：- 瀏覽次數：3810 提問時間：03-18 17:02
我有更好的答案
提 交
1條回答
lxmlau 03-27 14:06

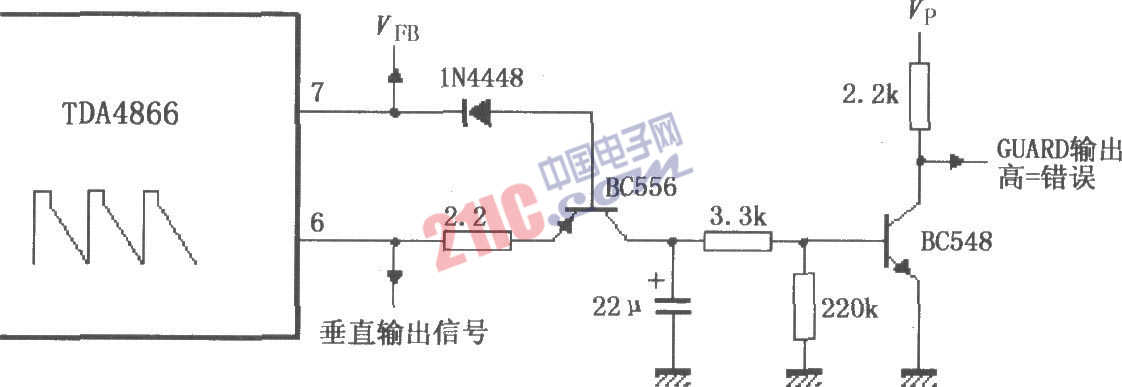

　　如圖所示為由TDA4866構成的外部保護信號發生器電路。該電路的作用在于內部防護失控時，外部保護電路起作用。正常工作時垂直輸出信號的幅度較大，三極管BC556導通，同時三極管BC548獲得基極電流也導通，輸出低電平作為正常工作指示。當工作不正常時，垂直輸出信號幅度較低，三極管BC556截止，同時三極管BC548無基極電流也截止，輸出高電平作為錯誤工作指示。

?

?
