音頻放大電路

限流音頻放大電路圖

限流音頻放大電路圖
提問者：piaoxuedtian 地點：- 瀏覽次數(shù)：812 提問時間：07-11 00:36
我有更好的答案
提 交
1條回答
yunhan8756 07-12 05:40

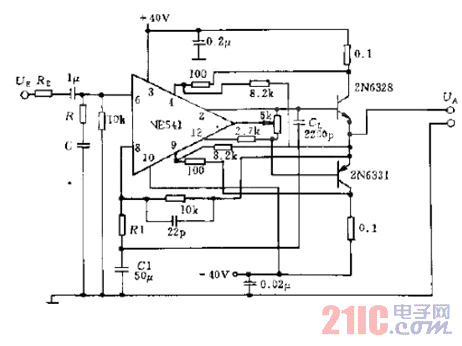

圖中采用NE541高壓功率放大器，在20Hz～20kHz頻率范圍內電流增益為90dB。在300mV有效值輸入時，輸出高壓電平有效值20V。集成電路內部裝有短路保護。外部限流網(wǎng)絡提供附加保護。兩個輸出晶體管把輸出功率增加到75W，以驅動揚聲器。
