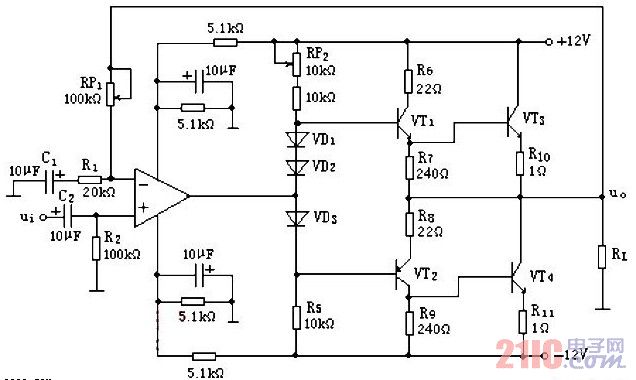

該音頻功率放大電路采用一運算放大器組成驅動級，晶體三極管VT1～VT4組成復合式互補對稱電路，擔任功率放大。電路總增益 Au=（R1+R3）/R1，RL為揚聲器。交流信號的工作過程與簡單的互補對稱功率放大器類似。

其中電位器RP1調節整機的增益，RP2用于調整中點電壓。本電路經過簡單的調試即可成功，更換不同的運放整機的音色都會隨之改變，DIY的樂趣盡在其中。缺點是功率較小，可以把運放的供電提高并穩壓在正負15V，后級功放管的電壓提高到正負30V以上，即可滿足一般家庭使用的需要。
