一直想做晨練機的，還苦無找不到大功率的單電源功放，因為晨練機是蓄電池供電的，所以惦記了好幾個月，最后還是找到了一款TDA2009單電源功放IC，現在就與大家分享一下TDA2009的應用電路圖。

TDA2009是一種較為常見且價格實惠的高保真功放集成塊。額定功率為2×10W。電源電壓為8～28V。最大輸出電流為3.5A。具有過熱保護電路。（2×10W，THD=0.5%）

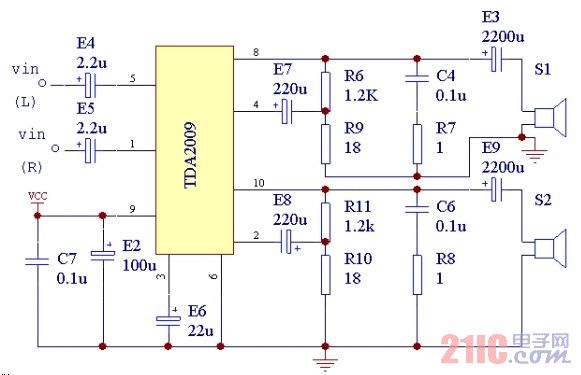

據筆者采用該芯片所做的幾套功放來看，效果還是很不錯的，一直用到今，好幾年了，沒有出任何故障。當然，如“地線設計技巧”篇章介紹的，前提是地線設計要合理，另外雖其發熱很小，還是要注意散熱。其電路圖如下：
