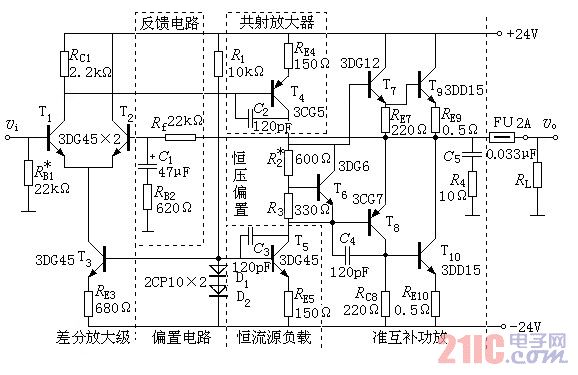

▲ 電路圖原理

電路結構：T1、T2為差放輸入級，T4為共射放大級和T7～T9、T8～T10組成準互補功率輸出級。

靜態電流：R1和D1、D2先確定了基準電壓并與T3、T5組成恒流源。T3提供差放級靜態電流，T5是共射放大級的有源負載。T6、R2、R3組成VBE恒壓偏置電路，為準互補電路設置靜態工作點，克服交叉失真。

RB1和Rf分別構成T1、T2管的基流回路，且Rf構成直流負反饋，使整個電路的靜態工作點穩定。Rf和C1、RB2又形成了交流電壓串聯負反饋，使電壓放大倍數穩定，輸入電阻增大，輸出電阻降低，非線性失真減小。

輸出端串接一熔絲BX用來保護功率管、使它們在輸出短路時不至于燒毀。

為了得到較大輸出功率，就需要有較大幅值的電壓信號和一定數值的電流才能推動功放。前置放大器可以用分立元件組成，也可用集成運放來實現。

▲ 該電路與實例二主要區別

T7～T10的偏置電壓采用T6、R2、R3恒壓偏置電路。

提高推動級集電極電壓振幅不是采用自舉電路，而是對推動級的集電極負載用D1、D2、T5管構成有源負載，對直流呈現直流負載很小，而對交流呈現很大的負載。

輸出端串接一熔絲BX用來保護功率管、使它們在輸出短路時不至于燒毀。
