▲ 電路圖原理

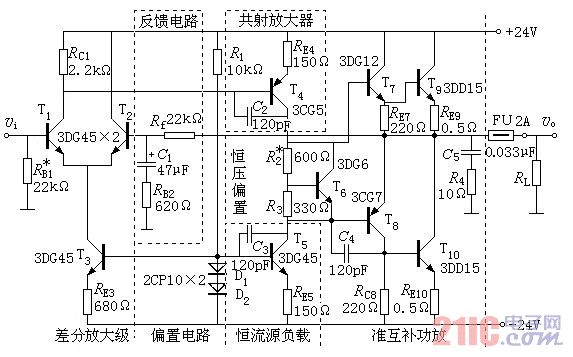

電路結構：T1、T2為差放輸入級，T3為共射放大級和T4～T7組成準互補功率輸出級。

R7、D1、D2提供T4～T7管偏置電壓，克服交叉失真

R1、R6分別構成T1、T2管的基流回路，且R6構成直流負反饋，使整個電路的靜態工作點穩定。R6和C3、R5又形成了交流電壓串聯負反饋，使電壓放大倍數穩定，輸入電阻增大，輸出電阻降低，非線性失真減小。

C6、R9是自舉電路，為提高T3推動級集電極輸出電壓振幅的實現充分利用末級互補對稱管的目的。

C5起到頻率補償、消除自身振蕩的作用；R14、C7 為了克服揚聲器中感性負載的影響，使之接近于純阻，以保護輸出功率管，同時也有助于避免自激。

R10 、 R11為了使輸出級得到合適的工作點，同時分別減少T6、T7穿透電流，并增加其擊穿電壓值。

▲ 電路調整

OCL電路輸出端A點靜態電位應為零。

若VA≠0，應調R2 , VA>0時，應將R2 調小

在調整輸出端靜態電位時，應將揚聲器脫開電路，用假負載替代，以免VA≠0時可能將揚聲器燒壞

輸入端加正弦信號時，若輸出波形產生交叉失真，應先將R7電位器調到最小，然后逐漸增大，使交叉失真剛好消失。若R7過大，有可能使T6、T7電流過大而燒壞管子。在VA=0時調整R7使VA≠0，所以應將R7和R2交替反復調整，直至VA=0且剛好消除交叉失真。
