筆者近日打造了一部功放，采用了全對稱互補電路結構，同時對所有元件嚴格配對使用，使功放的直流化有了可靠的保證。輸入級為線性優異的共源共基電路，在其后由復合共射電路構成主放大級，對擴展動態和提高解析力均很有益。功率輸出為三級達林頓電路，由于電流增益極高，可輕松驅動大食音箱。本機每一級電路都加有一定的本級反饋，使之盡量降低開環失真，而總體反饋僅控制在16dB左右。

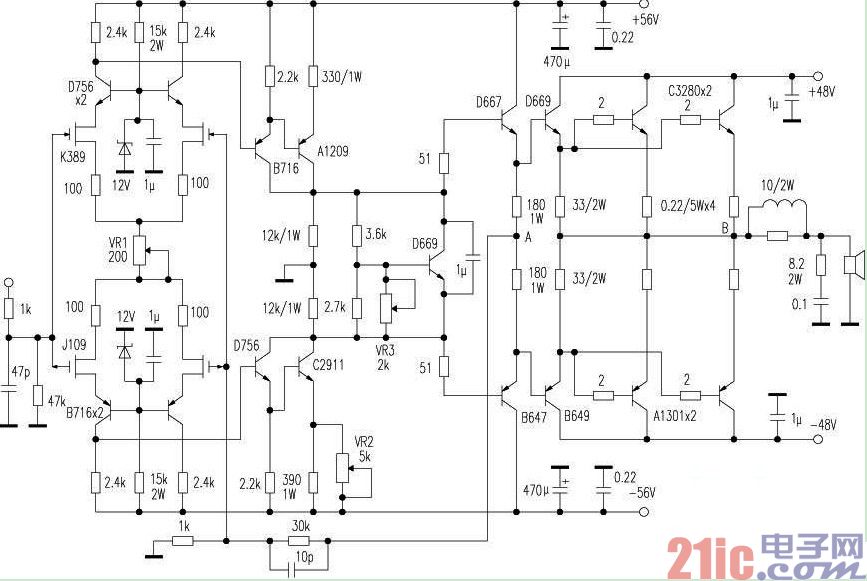

100W高保真功放電路圖

調試也很簡單，調VR1使第一級負載電阻2.4kΩ上壓降為6v，調VR2使中點為0V，調VR3使末級每管靜態電流為100mA。*率管A1209／C2911應安裝散熱器。本機在設置整體反饋電路時做過一個試驗：將左聲道電路的反饋點由Ａ點引出，使之構成無大環路反饋功放，將右聲道反饋點由Ｂ點引出，即所謂環路反饋功放，開機進行對比試聽，可聽出左聲道音質要明顯勝過右邊聲道，左聲道聲音極為通透純凈，瞬態響應很好，而右聲道的聲音則有點渾濁，解析力不高。這一試驗相信對許多燒友有一定的參考價值
