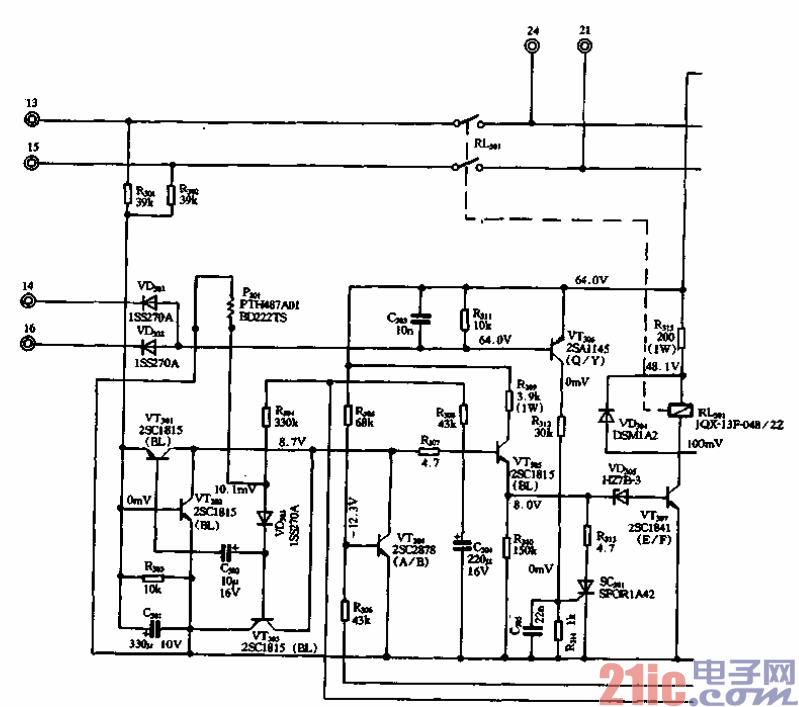

電源及保護電路。

??? VT301、VT302組成了中點直流偏移保護電路，其靈敏度為±3V時10秒，±6V時4

秒。由左右聲道所接的‰l與R302以及‰l與R3。3構成分壓低通濾波網絡。在正常信號輸

出時，該濾波器能將正常輸出的交流信號電壓大部分濾去，輸出的直流電壓低于±o,5V。

當中點電壓偏移超過定值后，低通濾波器輸出電壓的主要部分是偏移電壓值，該電壓值將

大大超過±o,5Vo這時繼電器即釋放，切斷揚聲器電路。其動作過程為：當電壓超過

+o.5v時，觸發VT302導通；當電壓超過一0.5v時，觸發VT3;01導通o不論VT:}oz導通或

VT301導通，均能使VT3Q5基極電壓下降，發射極電流下降，使VT307內阻增大，集電極電

流下降，到一定程度后繼電器釋放。

??? VT303與P301、VD303構成過熱保護電路?！雔是一只具有正溫度系數的熱敏電阻，它

緊貼散熱器安裝。熱敏電阻起控溫度調至80℃～1 00℃。當P301達到該溫度值時，阻值劇

增，壓降增大，當>1,1V時，VT3Q3導通，通過VT30s及VT307斷開繼電器。

??? VT116及R14l、R142、Rl“等組成過載及短路保護電路，由輸出管VT113的射極電阻

Ri螬作檢測元件，設定起控電流為12Ao一旦過載或短路時，VT116導通，并經VD30i使

VT306導通，繼而觸發島1導通，促使VT307電流減小，繼電器釋放o

??? 保護顯示系統：當保護電路動作后，顯示電路即工作o由VTvjs、VT406組成的多諧

振蕩器起振。一旦保護解除，Ⅵ嚙”導通，、rD401導通，振蕩與顯示停止o

?
