是一個橋式推挽低頻功率放大電路，它的結構十分簡單，輸出功率可達1W。

可用作隨身聽的外接功放，也可用作電話、對講門鈴、報警器等功率放大器o

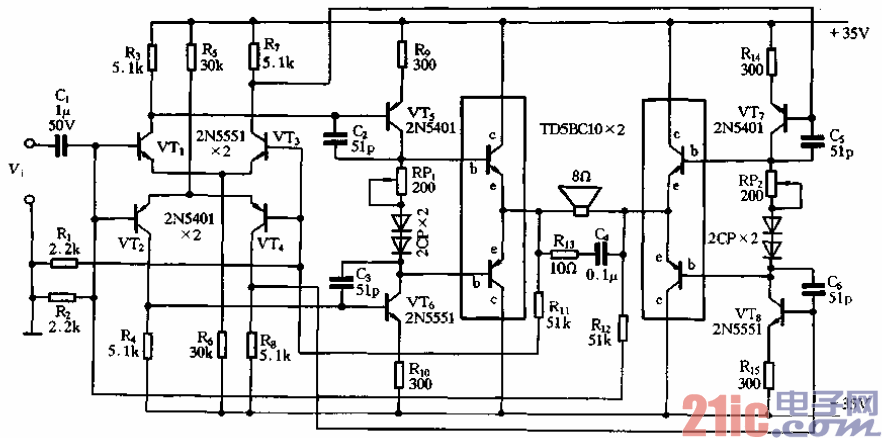

??? 電路如圖2-46所示。該電路結構簡單，性能優良，輸出功率大，調試簡便，很適合

業余愛好者自制。

??? VTi～VT4組成互補對稱雙差分輸入級，由于輸出級為BTL結構，所以電壓放大級

采用雙推挽電壓放大，以便和BTL功放輸出級相適配。

??? 功放輸出級采用了一對一致性較小的功放配對模塊TD5BC10，使調試工作十分簡單o

也可采用與此性能相近的其它大功率管，配對使用。
