LM1875為單片30W集成功率放大電路。它的主要特性：最大輸出功率為30W

(8n)，開環增益90dB，總諧波失真0,02%，功率帶寬為70kHz，最大電流容量3A，供電

電壓范圍為20~ 60VO

??? (1)穩定性。閉環增益在10dB或稍大于10dB使用時，電路工作最穩定。和其它大

電流放大器件一樣，當因布線不當造成輸出與輸入之間產生耦臺時，會出現自激。可在3

腳、5腳與地之間加入O.lruF的退耦電容。

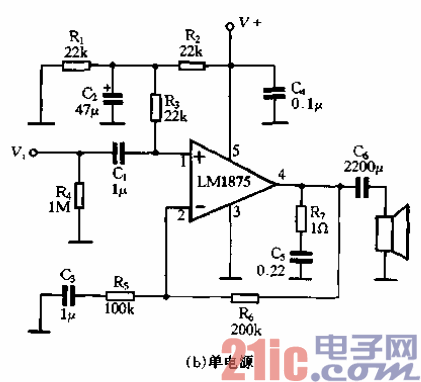

??? 電路的輸出可直接與揚聲器連接也可通過電容與揚聲器耦臺。并在輸出與地之間加入

平衡網絡，用ls/電阻與0.22v.F電容串聯o

??? (2)失真度。在8n負載上輸出功率為20W，，=20kHz時，訂∞
lkHt時，THD<0.02%o

??? 電流極限和孓）A保護。正常應用時，工作電流限制在4A左右，當輸出管加上高電

壓時，則降低最大電流，以確保安全o

??? LM1875在驅動非線性的電抗性負載時，例如裝有保護繼電器的揚聲器時，由于電感

反動勢的作用，可能使負載上的電壓擺幅超過電源電壓，導致晶體管損壞，一般電路常用

反向電壓泄放二極管以保安全，這就是所謂的SOA保護。LM1875內裝有SOA保護電

路，確保電路安全。

??? (3)過熱保護。LM1875內部設有先進的過熱保護電路，當管芯溫度達到1 70℃時，

電路自動停止工作。當溫度降至145℃時，又重新工作。此后若溫度再度上升時，只要升

到1 50℃時，即停止工作。這樣印使在持續故障下也能保證過熱保護的可靠性。
