875T和LM3876T同為40W高性能大功率功放集成電路。它可在20Hz - 20kHz

的頻率范圍內，在8fl負載下可輸出刪的連續平均功率，失真僅為0,05%。因此，它

是生產廠家設計制造高保真音響設備的優選功放集成電路。兩種電路除在電源電壓范圍，

轉換速率和靜態電源電流略有不同外，其余參數相同。電路性能一致性好、可靠性高，特

別適臺于大批量生產的電子產品中使用。這兩種功放電路的電氣性能如表2-14所示。

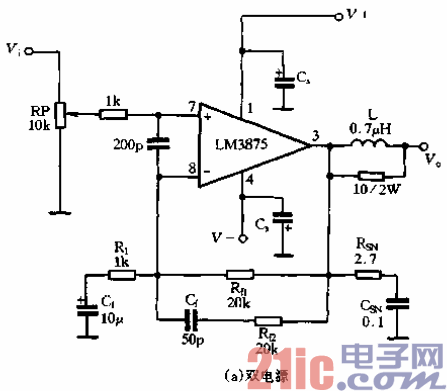

??? 圖2-57為LM3875的兩種應用電路。由圖可知，這兩種電路的外圍電路較為簡單，

使用也很靈活oLM3875T可采用雙電源，也可采用單電源。

??? LM3875T：電源電壓范圍，雙電源時為±10～±40V；靜態電流約30mA；當電源電

壓為±35V時，負載為觚，失真度為0.2%時，輸出功率為56W；在頻率范圍為20Hz～

20kHz、輸出功率為40W時，總諧渡失真加噪聲為0.05%；標準工作狀態時，頻響為

SHz～lOOkHz( +0,25dB)，信噪比達115dB (A計權)，轉換速率為11V4150

??? LM3876T：電源電壓范圍，取電源時為±7～±47V；靜態電流約40n1A（靜音關時）；

其余性能與LM3875T相同，只是LM3876T帶靜音控制，LM3875T無靜音功能。
