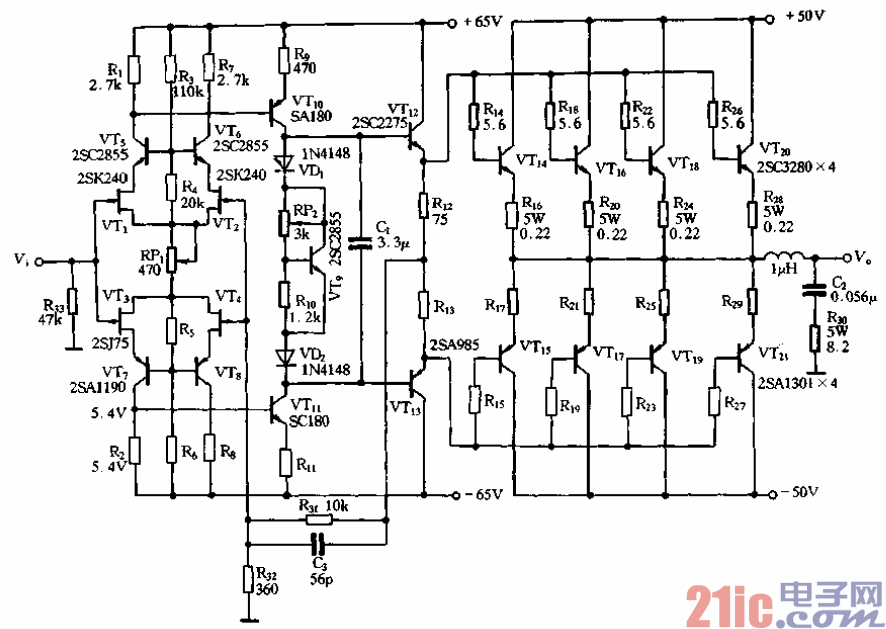

該電路為采用全對稱互補推挽輸出的甲類直流功放電路。輸入級采

用場效應管雙差分輸入電路，它的優點是動態范圍大，噪聲低。但由于場效應管的極間電

容較大，影響放大器的頻率響應，為了發揮其優點又能克服其缺點，該差分電路采用了共

潦—-共基電路，其中R3～R6是它的偏置電阻。采用共源一共基電路可以改善放大器的線

性并展寬放大器的頻響。

??? VTio、vrll構成單端推挽電壓放大級，VT12、VT13為射極輸出級，用作阻抗變換以

提高帶負載的能力oVTg、VDi、VD及RPz構成輸出偏置電路，調節RP2可使輸出管工

作在甲類工作狀態。

??? VTI4～VT2i組成四對并聯的推挽功率輸出級。采用并聯是為了增大輸出功率，若不

需要大功率可減少并聯對數。

??? 本電路未設大環路負反饋，采用局部反饋(R31、‰、C3)以改善電路性能。

??? r調整：

??? 將RPi調至最大阻值，褂、調至最小阻值。接通電源后，先調RPi使差分輸入級的4

只負載電阻的兩端電壓為5,4V，再調礎乇使功放輸出級的靜態電流為3 - 6A，各輸出管射

極電阻兩端的電壓為160mV．保持兩小時并不斷測量，直到穩定為止o

??? 功放管可選用耐壓大于100v的大功率管，如TP8N10和TP8P10,2N6338相

2N6437等。

??? VTi～VT4選用2S75.2SK240,6～lOmA,NF
2SC2855,60V、50mA、130MHz、0_4WoVTio～VTj3選用SA180.SC180,120V、

100mA、180MHz，21Ⅳ。
