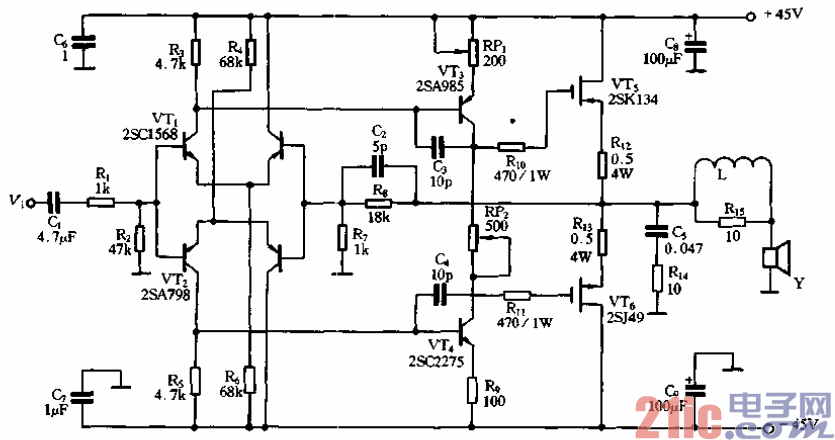

本電路采用了十分簡單的電路結構，但性能卻十分優良，它的原理如圖2-25所示。

??? 這是一個全互補對稱、雙差分鞠÷人、互補推挽電壓放大、場效應管互補推挽功放輸出

的功放電路。它沒有反饋電容，因此為直流功放電路。

??? 差分輸入級采用一對一體化差分管2SC1583和2SA798，由于一體化差分管的參數性

能的一致性較好，而且在溫度變化時，仍能保持工作特性的一致，因此有利于整機工作的穩定o

??? 輸出級采用了一對性能優良的場效應功率輸出對管2SK134和2SJ49，使整機的性能

十分優良。

??? R7、R及C2組成負反饋系統，決定整機閉環增益。

??? 電路中，跨接在VT3、VT4的c,B極間的電容C3和C4以及并聯在R上的電容C2

是為抑制電路振蕩而設的相位補償電容。其中接在晶體管BC極間的C、0稱為超前

補償電容。接在反饋電阻Ra上的C2稱為滯后補償電容。

??? 調整恥’，可調整輸出管的偏置電壓，調整RPi，可調節輸出中點電壓，本機為lOOnrA。

??? 本機差分對管若選用單管，須按各管參數嚴格配對，以確保電路的性能。
