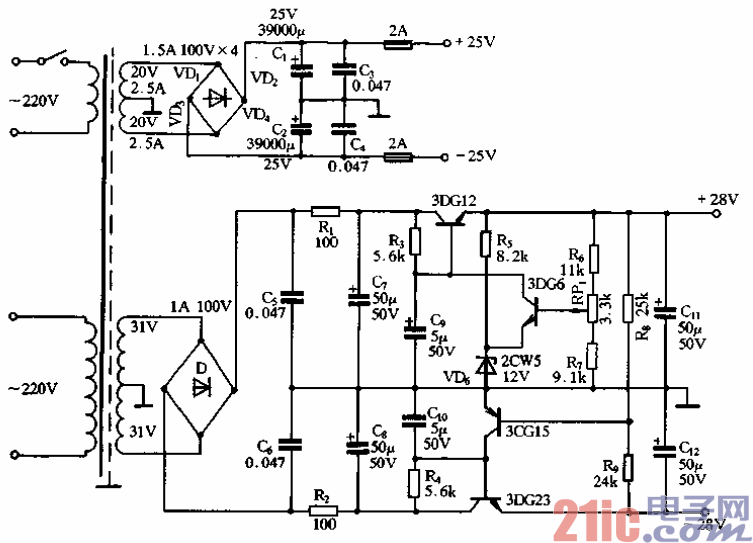

本機采用兩組電源對前后級分別供電，如圖2-29所示o前級包括輸入緩和電壓放大

級，采用較高的電源電壓并經穩壓，這樣可以有效地避免前后級通過電源耦合而產生的交

流聲，并有利于提高信噪比。較高的前級電壓也有利于電壓放大級向功放輸出級提供較高

的驅動電壓。功放輸出級由于電路的上下完全對稱，流過負載的紋波電壓大小相等，方向

相反，可以完全抵消，因此采用整流濾渡后不經穩壓直接輸出的供電方法。采用這種方法

可使輸出管取得較大的瞬間電流而不會產生削渡。由于輸出電路由三級達林頓電路組成，

輸出電壓緊緊跟隨電壓放大級VT7 (VT8)的集電極電位，只要輸出管VT14(VTis)不飽

和，輸出端就會有足夠高的電壓輸出。與只用一組電源供電的功放相比，不僅降低了輸出

管的功耗，提高整機效率和電源利用率，而且有利于減小開環輸出阻抗。這種電路具有自

舉電路的優點，而投有自舉電路本質上是正反饋的缺點。
