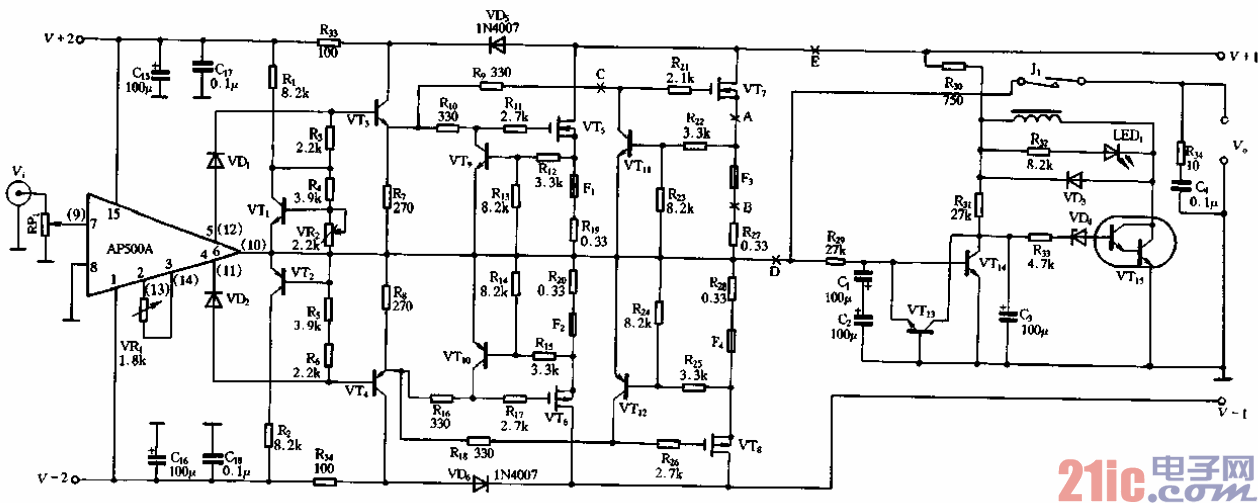

是由AP500組成的100w直流超甲類功放電路。圖中VTs、Vr7與VT6、

VTs組成并聯推挽功放輸出級，以增大輸出功率。本電路輸出功率可達loow，為了提高

AP500的推動能力，由VT3、VT4組成緩沖放大級。采用并聯輸出除能提高輸出功率外，

還能降低場效應管輸入結電容對音頻諧波的衰減作用，保持輸入信號原有的音色。此外對

提高電路輸出線性，改善阻尼特性也有一定作用o

??? VTl、VT2、RPi及VDi.VD2等組成輸出電路的超甲類偏置電路，使功放電路具有

甲類的高音質和乙類的高效率。Ⅵl、VT2為恒壓偏置，調節RP2可以調節偏置電壓并可

改變輸出管的靜態電流。本電路的末級輸出管靜態電流調至lo～60mAoVDi、Ⅵ呸為防

逆流電路，只允許電流向設定方向流動而不允許向相反方向流動，這就保證了超甲類偏置

電路在任何情況下不出現輸出管截止的工作狀態o
