甲類功率放大電路雖然失真低，但它的效率低，而且輸出功率較小，因此人們?cè)O(shè)計了

乙類功率放大電路。乙類功放電路是將工作點Q由中間向下移至Q2的位置，即在靜態時

晶體管的基極無偏流，，b=00只有在輸入信號的作用下，晶體管才導通工作。它工作時

的最大集電極電流的幅值比甲類輸出時的電流大得多。但它只在信號的正半周期內工作t

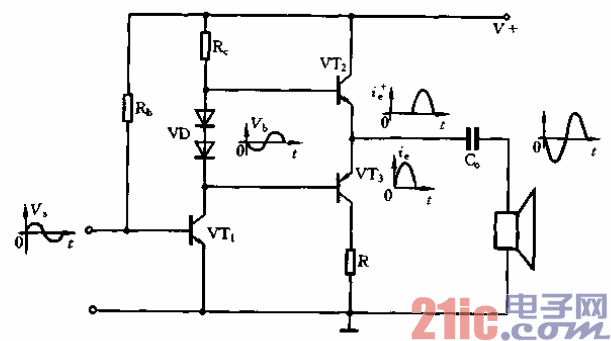

負半周期則不工作。這樣就使輸出信號嚴重失真o為此，乙類功放電路采用了推挽輸出的

工作方式，由兩只輸出管輪流交替工作，如圖l-140該電路由一只NPN管VTz和一只

PNP管VT3組成。在信號的正半周VT．3管工作，在信號的負半周由VT2管工作，兩個輸

出管分別輸出信號的正、負半周，最后在總輸出端合成一個完整的輸出信號o由于電路采

用了兩種不同極性的晶體管相互補充其不足，所以這種電路稱為互補對稱式推挽輸出電

路。
