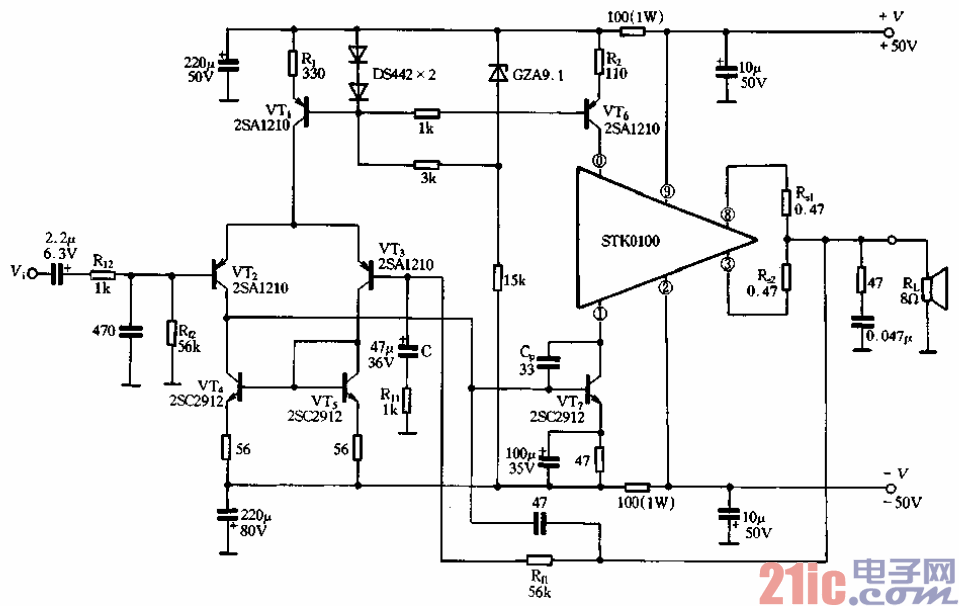

由STK0100組成的loow功放電路，
和圖2-95結合起來一起看，我們會發現STK0100
在這里是作為這個OCL功放電路的輸出級使用的。
VTi～VTs組成了這個電路的差分輸入級，VTi為
恒流源，VT4、VTs為鏡像恒流源負載。該輸入級
是一種典型的高增益平衡前置級o交流增益VG=
R“／Rd=56/1=560
??? Vr7是輸出級的推動級，VT6是該級的恒流源
負載。
??? 對于該電路的前置級，其元件的選擇應按照分
立元件OCL功放電路的差分輸入級元件的選擇和
配對方法進行，應嚴格挑選精心配對，否則容易造
成中點直流電位失調。
