由pLPC1342V和NE（二公司的名發燒對管2SC2987A和2SA1227A組成的功放電路，

最大輸出功率可達120W，截止頻率可達500MHZ。它的集電極輸出電流f州可達12Ao

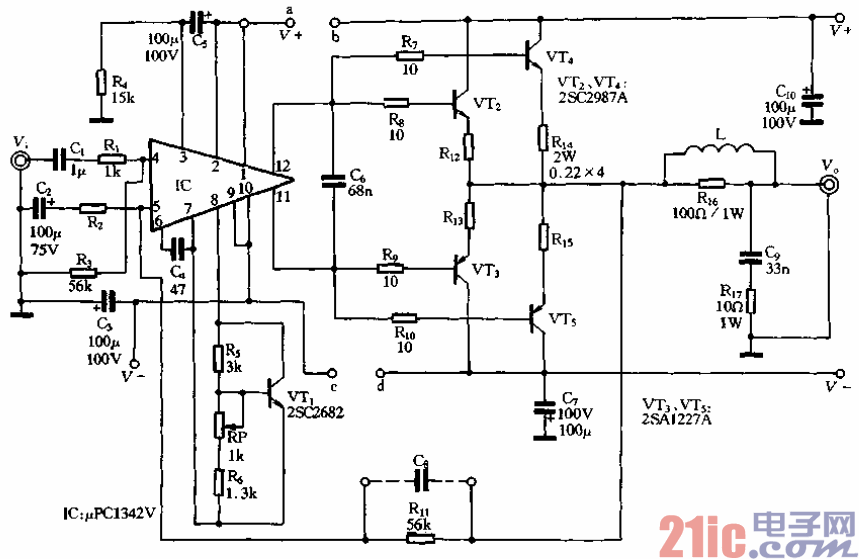

電路如圖2-126所示o

??? 由圈可知，該電路的輸出級是采用雙管并聯輸出的，目的是增大輸出功率。電路工作

電壓采用±45V，提高工作電壓可以增大輸出功率，但功放管的管耗和發熱量也在增大，

所以在滿足輸出功率的需要下，應盡可能降低電源電壓。對于2SC2987A／2SA1227A組成

的功放電路而言，末級的供電電源最好不超過±45Vo前級ppC1342V可以和末級共用一

組電源，也可以單獨使用一組電源，前后級單獨供電時，前級也可使用穩壓電源。前后級

共用一組電源時，可將圖中的a與b、c與d連接在一起即可。表2-35列出了使用

時℃1342V與2SC2987A、2SA1227A組成的功放電路，在不同電源電壓和不同供電形式下

在本電路的測試中發現：它具有優良的頻響特性，在8.(1負載上輸出1w功率時，信

號源頻率從10H變化到100kHt，曲線特性基率無渡動；fo在400kHz時，曲線下跌

2d30率機的保真度亦十分理想，當輸出功率為loow時，lkHz:信號的諧波失真

≤0. 012%,100HZ信號的諧波失真≤0.008%，100kHz信號的諧波失真≤0.005%o
