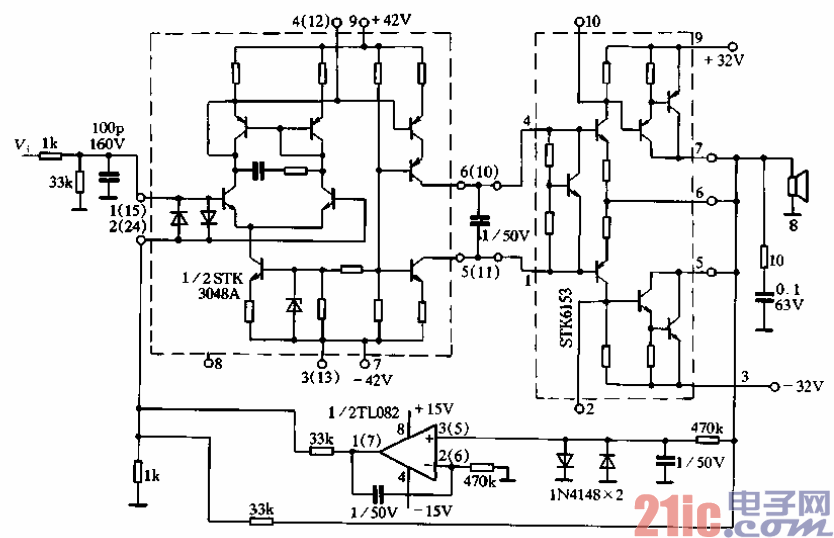

STK3048的內電路如圖2-92，為1 5腳單列塑封雙聲道厚膜lC，其外路散熱片與8腳

相連，但與內電路絕緣0 8腳接地后對內電路有一定的屏蔽作用。

??? STK3048的內部分兩級，第一級為差分輸入級，在差分輸入管的基極設有保護二極

管。差分輸入采用恒流源和鏡像恒流源負載，并在兩差分管集電極間接有阻容串聯相位補

償，以防因突發信號造成的瞬態失真。電壓放大級采用了性能優良的共射一共基放大電

路，并輔以恒流源負載，使電路性能達到較高的指標亡

??? STK6153為10腳單列塑封單聲道厚腆集成電路。內電路與外路散熱片絕緣。它的內

部集成了恒壓源偏置電路，互補推動級和復合互補推挽輸出電路。電路具有高精度、大功

率、低噪聲和高速率的優良特性。由于偏置電路與輸出級封裝在一起，使其溫度一致，電

路始終處于最佳工作狀態。
