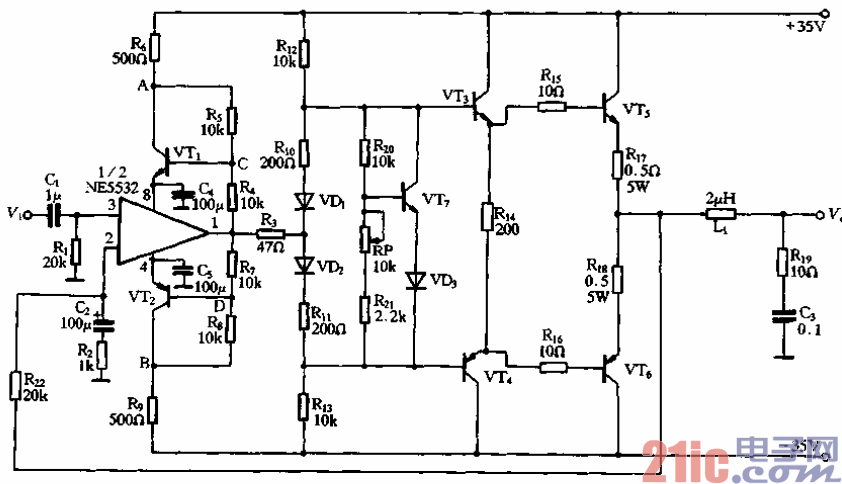

。圖中VTi、VTz與R4～島共同組成電源偏置電路。電源電壓

為±35V，經500C1電阻降壓后，A點電壓為30VoR、R為VTi的偏置電阻r在靜態

時，Vc=[R4“R4+Rs)]．VA=15Vo若忽略晶體的管壓降，則VTi的發射極電壓

Vel=15V，即Jcl的靜態工作電壓。

??? 電路工作時，l島的輸出端便有音頻信號電壓輸出，這時，碼=巧+等，V=一巧十旦

??? 2 0

這就是說，在有信號輸出時，Icl的電源電壓將隨輸出信號電壓的大小作動態變化，這就

使輸出電壓在同一方向上增加了一個值，從而提高了輸出電壓的幅度，據估算最大范圍可

達±24Vo

??? Rio～R13.VDi、Ⅵ呸，以及Vr7、Ⅵ噸、‰、R21、RP組成輸出級的偏置電路，它

和一般偏置電路相同。VT3～VT6組成復合互補推挽輸出級。電路輸出功率可達刪。

??? 電路元件選用：VTi選用2N5551,VT2選用2N5401,VT3選用2SC2275A,VT4選

用2SA1985A,VTs選用2SC3280，VT6選用2SA1301,VT7選用2SC2073,VDi一VDb

選用1N41480

??? 這種浮動電源法雖然可以提高輸出電壓和增大輸出功率，但是它的蛺點是在最大輸出

時會引起電源電壓的不對稱和運放工作點的失調，因而也只能在輸出功率較小時有較好的

工作特性，在較大輸出功率時并不能發揮高性能運放的高指標。
