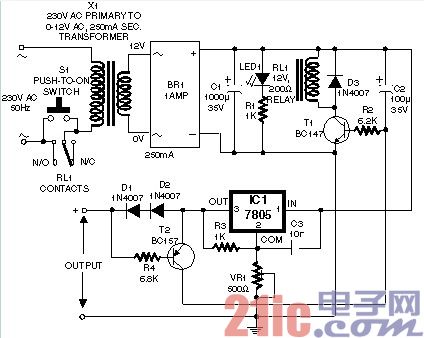

所提出的穩壓電源電路的主要特征之一是，雖然固定電壓穩壓器LM7805的電路中使用時，其輸出電壓是可變的。這是通過連接一個公共端子穩壓器IC和地面之間的電位。對于每一個100歐姆的增量在電路的值的電位器VR1的電阻值，由1伏的輸出電壓的增加。因此，輸出從3.7V變化到8.7V(考慮到二極管D1和D2的1.3伏的壓降)。

供給的另一個重要的特征是，它自動關閉無負載時，跨接在其輸出端。這是實現與晶體管T1和T2，二極管D1，D2和電容器C2的幫助下。當負載被連接在輸出端，潛在的二極管D1和D2(約1.3V)的壓降是足夠的晶體管T2和T1進行。其結果是，得到繼電器通電，并保持在該狀態下，只要負載保持連接。在同一時間，通過晶體管T2，電容器C2被充電至約7-8伏的電位。但是，當負載斷開時，晶體管T2被切斷。然而，電容器C2仍充電，它通過基晶體管T1開始放電。經過一段時間后(這基本上是確定的C2值)，繼電器RL1被斷電，關閉電源輸入到主變壓器X1。要恢復電源，按下開關S1應片刻。電容器C2的值越高，更多的將延遲在關掉電源斷開負載，反之亦然。

雖然在原型中的變壓器的次級電壓的12V-0V，250毫安被使用，然而，它可以改變每個用戶抯要求(高達30V最大1安培的額定電流)。繪制超過300mA電流，穩壓器IC必須配備一個小型散熱片以上的云母絕緣。當變壓器的次級電壓增加超過12伏(有效值)，電位器VR1必須redimensioned。此外，繼電器的額定電壓應重新確定。
