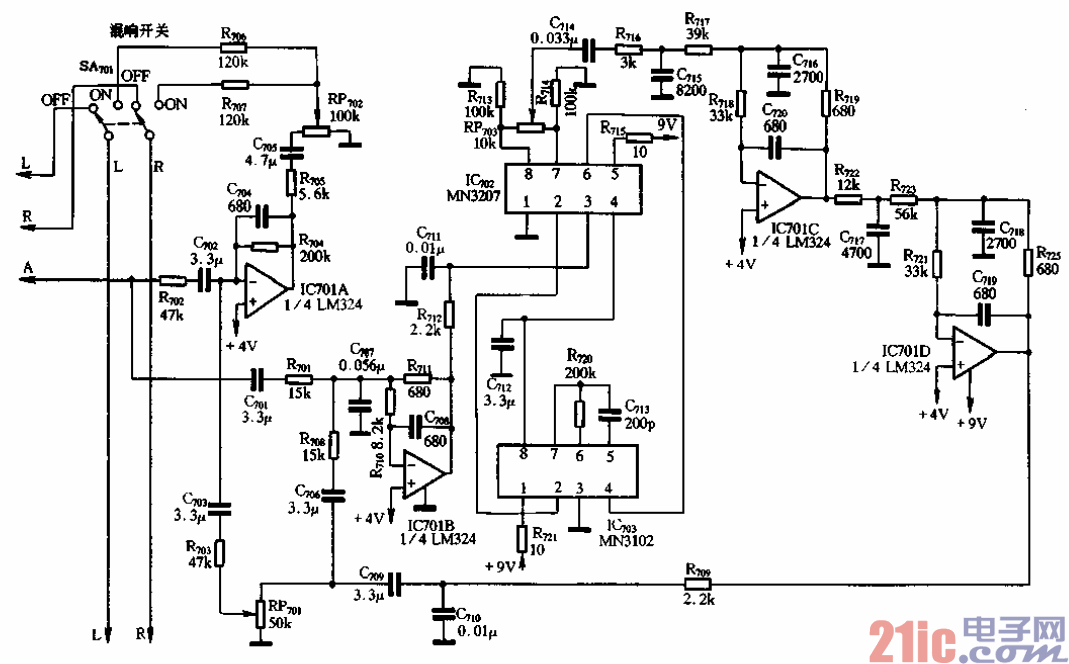

延時傀響單元。如圖3-30由IC701(LM324)、IC702(MN3207、IC703 (MN3102)

等組成的BBD型簡易延時混響電路，專為四路話筒輸入而設，并由“混響開關”鯽嘞I控

制其接人或切斷。當SA701接于“OFF"位置時，延時混響電路不起作用，話筒信號經

R119、R122分別接人左右聲道的母線，經島l、R舯l、CS02、R802直接送往主放大囂的輸A

端。當?shù)駷閘接于“ON"位置時，四路話筒輸入信號經R120接人延時混響器的輸入端t經

處理后的信號再通過RP70z、R706、R70，分別接人左右聲遭母線。

??? 如果要求音響系統取得延時混響效果，可在主放大器的外接效果器端子（EFFECT．

OUT/1N）上，另接人一臺專業延時債響器或效果器。
