這絕對是一個有效的4輸出級穩定直流電源測試 ??電子電路單元。它提供了很好的規范和穩定的輸出，重要的是，對于大多數的電子電路提供了良好的效果。該電路給你視聽的跡象，如果是在PCB的短路測試下，電源電路下測試可以切斷即刻免受損害的重要組成部分。

電路為您提供了四種不同的穩壓直流輸出(12V，6V，9V和5V)，旋轉開關S2的方式選擇一個不受管制的18V直流輸出。結果表明，所選的輸出連接到輸出軌的模擬電壓表。

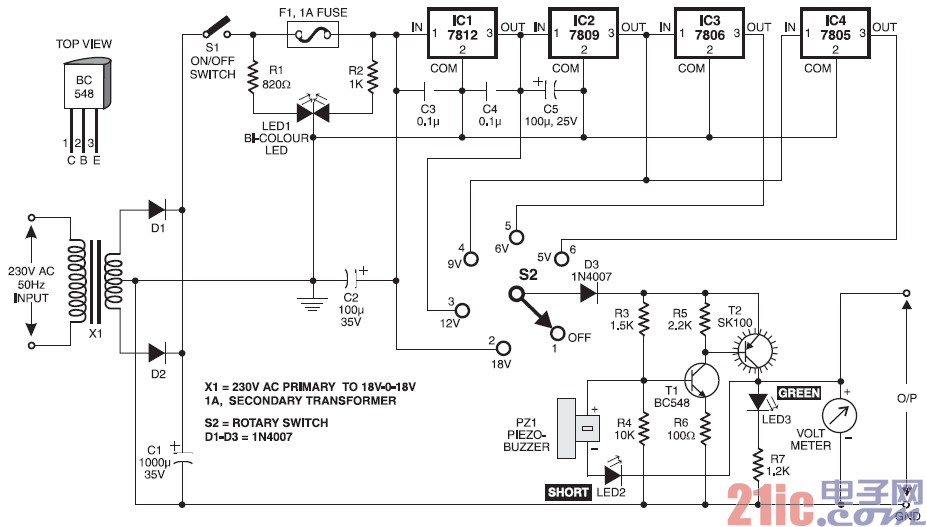

該電路的工作原理，通過一個典型的18V-0-18V，500mA的降壓變壓器提供18V交流。由二極管D1和D2的供應18V直流，平滑電容C1和穩壓器IC(IC1)的通過IC4的組合對一個整流二極管。穩壓器IC提供固定，12V，6V，9V和5V穩壓輸出，分別加入到旋轉開關觸點。這個電源是有用和有效地為需要高達200mA的電流的負載。

互補晶體管T1和T2的行為事件電路電源接通。充分選擇的電源電壓是在集電極晶體管T2的，適用于電力負荷的索取。LED3意味著輸出電壓的存在。PZ1 piezobuzzer負極加入通過LED2的輸出軌，所以piezobuzzer保持沉默作為其負極也是在整個電源電壓(節選)。如果有輸出短路，LED2燈發光激活的piezobuzzer。

A保險絲故障指示器短路的區別在輸出和輸入故障。它包括雙色LED指示(LED1)和電阻R1和R2。當電源保險絲是否完好，有效LED1的紅色和綠色部分是并行輸出一個黃色的光。當保險絲出現故障時，綠色LED熄滅，紅色LED燈告訴我們?nèi)诤蠐舸?/p>

該電路可以簡單通用PCB組裝。使用小型散熱器所有的IC消散IC溫度正確。輸出電壓可以檢查出一個電壓表。Assmble和規定電壓表，指示燈，旋轉開關，使電路安裝在一個金屬盒/箱。

?
