說明

下面是一個簡單的100瓦的使用IC CD4047和IRF540 MOSFET的逆變器的電路圖。該電路簡單，成本低，甚至可以組裝一個veroboard。

CD 4047是一種低功耗的CMOS非穩態/單穩態多諧振蕩器IC。在這里，它是連接生產0.01S 180度相IC的引腳10和11兩個脈沖序列作為一個非穩態多諧振蕩器。引腳10連接到Q1和11腳的大門是連接到Q2的柵極。電阻R3和R4防止裝載各自的MOSFET的IC。當?shù)?0腳是高第一季度進行電流流通過的上半部分占輸出交流電壓的正半的變壓器的初級。當11腳高第二季度進行電流流通過在相反方向的變壓器初級的下半部的，它的輸出交流電壓的負半帳戶。

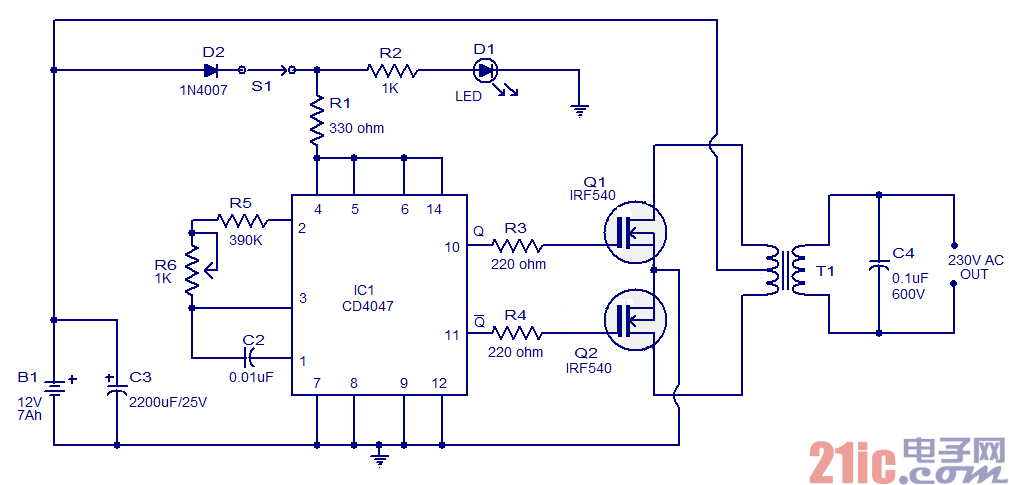

電路圖

注意事項

B1可以將一個12V / 6AH鉛酸蓄電池。

Q1和Q2必須安裝適當?shù)纳崞?/p>

T1可以是一個9-0-9 V小學，中學，230V 150VA變壓器。

不要指望從這個電路。是很簡單的一個適合低年級應用。
