所示是采用單電源互補對稱電路，簡稱“OTL"電路（其含義是沒有變壓器的功率放大電路）。

互補對稱式OTL功率放大器是采用了兩個導電極性相反的三極管，因此只需要相同的一個基極信號電匝

即可。

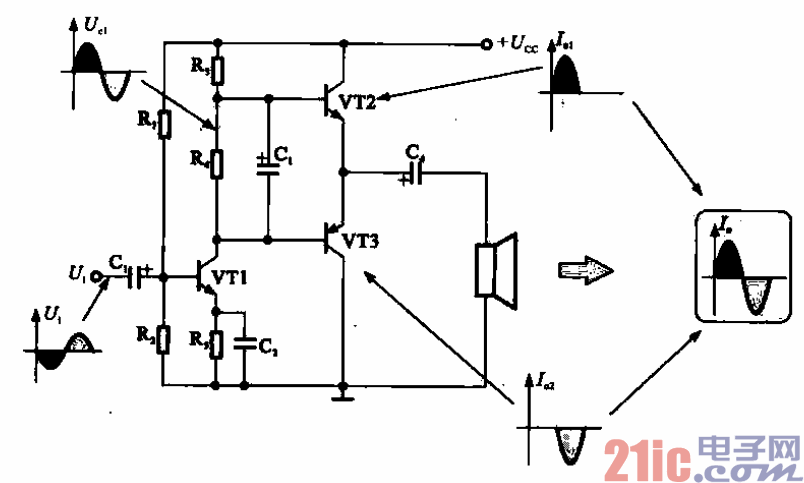

??? 圖中，三極管VT2為NPN型晶體管．V13為聊咿型晶體管。推動級\rri集電極輸出電壓Ucl即為

VI2和VT3的基極信號電壓，VT1的集電極電阻器R3、R4同時為VT2、VT3提供基極偏置電壓，使其工

作在放大狀態。電容器C4接在輸出端與負載之間，起到隔直流、通交流的作用。電容器C4兩端由于充電

而有直流電壓uC4—UCCt2（充電所至），因此它還是VT3管的直流電源。

??? 輸入信號Ui通過電容器C1耦合到三極管VT1基極，經VT1放大為信號Ucl。在信號Uq正半周時，

VT2導通，VT3截止，輸出放大的電流Iol;在信號Uc．負半周時，VT3導通．VT2截止，輸出放大的電

流為島。輸出放大信號通過輸出耦合電容器C4在揚聲器上合成一個完整的信號波形．

??? 在單電源互補對稱電路中，每只三極管的工作電壓不是Ucc，而是Ucc/2。

?

?

?
