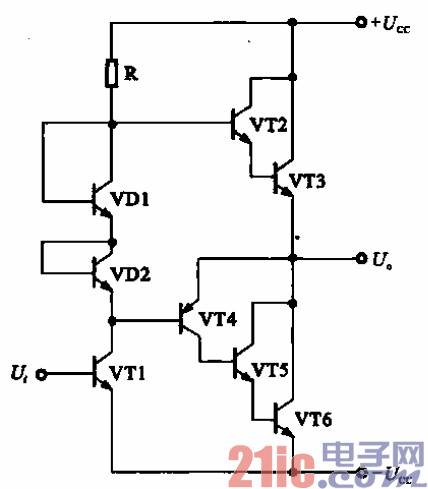

復臺互補對稱推挽輸出級電路如圖所示，圖中，vri、VD1、VD2和R構成推動級。VT2和

VT3復合連接成等效的NPN管，VT4、VT5和VT6組成等效的PNP管。后者的管型由橫向PNP管(VT4)

決定，其等效總電流放大系數口為：f= f/4 (1+口5)(l+ p6)一f/4．pi L86．在制造過程中，控制橫向PNP

管的p4，使得p4=1，則盧一口5．鼻6。而VT5和VT6都是NPN管，特性和參數可以做到同VI2和VT3

一樣。這樣就可以得到特性十分接近的一對復合互補NPN管和PNP管。

??? 為了減小交越失真，利用二極管VD1和VD2（是將c和b兩極短接的三極管）的正向壓降為輸出級

提供適當?shù)钠珘?，使它工作在接近乙類的甲乙類狀態。VD1和VD2還具有溫度補償作用。R是VT1的集

電極直流負載電阻器。
