OTL是Output Transformer Leas縮寫，意為無輸出變壓器，由于電路中取消了輸出變壓器，因此徹底

克服了輸出變壓器本身存在的體積大、損耗大、頻響差等缺點，得到了廣泛的應用。OTL功率放大電路

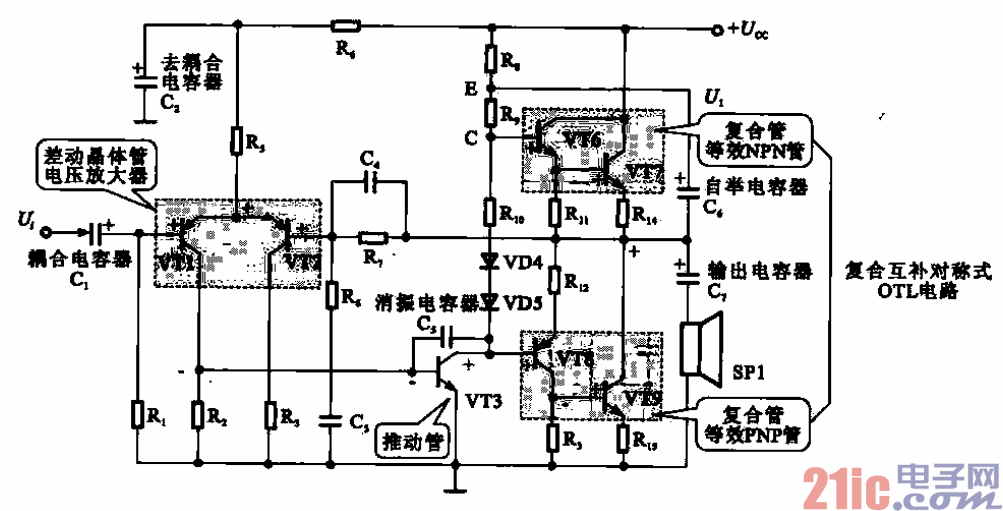

主要有互補對稱式OTL功率放大電路和復合互補對稱式OTL功率放大電路。如圖10-12所示為復合互補

式OTL功率放大電路。

??? 在該電路中．VT1和Yr2構成差分輸入級電壓放大器．VT3是推動管．VD4和VD5為功率放大輸

出管的靜態偏置二極管。VIb-VT9構成復合互補對稱式OTL電路，是輸出級電路。其中，VT6和VT7

為兩只NPN型同極性復合管，它等效一只NPN型晶體管；VT8和VT9是PNP型和NPN型復合管，等

效成一只PNP型晶體管。

??? 輸入信號H經c1耦合后加到VT1的基極，經放大后從其集電極輸出，直接耦臺到VT3的基極，放

大后從其集電極輸出。VT3的集電極輸出的正半周信號經VT6和VT7放大后，由C7耦合到SP1中，在

SP1上獲得一個完整的信號。
