是一個高輸出電壓的穩壓電源。

??? 一般的集成穩壓器只適用于輸出電壓在30V以下的場合，而采用CW317型集成穩壓

器，接成懸浮式電路，并增加適當?shù)谋Ｗo元件，可

以組成輸出電壓高于100v的高壓穩壓電源。

??? 由穩壓器基本電路可知，只要提高R2的阻值，

就能獲得高輸出電壓。在正常情況下，穩壓器

CW317所能承受的電壓并不高，輸出電壓的絕大

部分是施加在R2上的。為了防止啟動瞬間集成穩

壓器本身承受的電壓過高而損壞，需要在其輸出和

輸A端之間接人一只保護用的穩壓管VD，該管的

穩壓值必須小于CW317的耐壓值（如≤35V）o

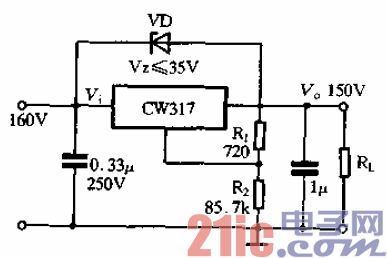

??? 圖7-23的輸出電壓高達150V，其中Rc的阻值為7200、Rz的阻值為85 - 70,0該電

路應用時不能在空載下工作，若要求空載時保持穩壓，則Ri的值不得大于240n，但這

時Rz的功耗很大，使用中需加注意。

?
