是串聯式開關電源的原理圖。晶

體管VT為開關管，L為儲能電感，C為儲能兼

濾波電容，Ⅵ）為續流二極管。在振蕩脈沖的控

制下，開關管VT作開關工作狀態，即一會兒導

通（開），一會兒截止（關），它的工作波形如圖。

??? 當開關管VT的基極加上正向控制脈沖時，

開關管導通并進入飽和狀態，這時二極管Ⅵ）因

反偏而截止，輸入電壓Vi經開關管到電感L和

負載RL。由于電感L中的電流不能突變，所以它

只能隨著開關管的導通程度而逐漸加大，這時輸

入電壓vi向電感L輸送并由電感儲存能量（由電

能轉變?yōu)榇拍埽?，開關管導通時間越長，即正脈

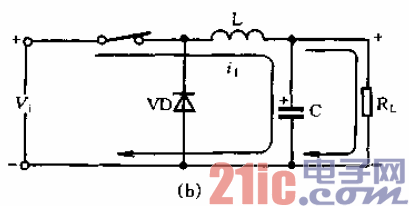

沖越寬，電流增加得越大，儲存的磁能越多。叉

因電容C和負載并聯，在電源向負載供電時也向

電容C充電。如圖o

??? 當開關管vr的基極加上負向脈沖或正脈沖

消失時，開關管VT截止，這時電感L中的電流

雖然停止增長，但也不能突然完全停止，而是產

生一個自感電動勢，它的極性是左負右正，如圖

(c)。在這個電動勢的作用下，電路會產生一感生

電流．這一感生電流繼續向電容C充電，并由續流二極管構成充電回路，如圖中虛線

所示的回路及電流方向o這個電流同時也向負載供電。之后，當電感L中的電流降到一

定程度時，電容C升始放電，以維持負載所需電流。當電容C上的電能釋放到一定程度

使負載兩端的電壓即將降低時，開關管VT又進入導通，下一個工作周期開始。如此周而

復始，不斷循環，使輸出電壓維持在一個相應的數值上o

??? 由于電容C是和輸出端并聯的，輸出電壓Vo就是電容兩端的電壓。這個電壓的高低

是由電容儲存電荷的多少?zèng)Q定的o而這些電荷是由輸入電壓vi和電感L中儲存的磁能轉

換供給的，因此只要提供的電荷足夠多，就能保證電容兩端的電壓，即輸出電壓、，o的數

值基本不變。

??? 由此可見，雖然開關管中的電流是時斷時續的，但由于儲能電路的作用，輸出電壓卻

是連續的，數值的波動也不大。儲能電路中電感L起著儲存和供給能量的作用：開關管

導通時儲存能量；開關管截止時釋放能量，這就保證了電流的連續性。儲能電路中的電容

C除了儲能作用外，主要起著調節和濾波作用：它有時充電，有時放電，使輸出電壓維持

在一定的數值上。一極管VD的作用是為電感L釋放能量提供通路，所以稱它為續流二極

管o這三個元件是儲能電路的關鍵，它們相互配臺，缺一不可。
