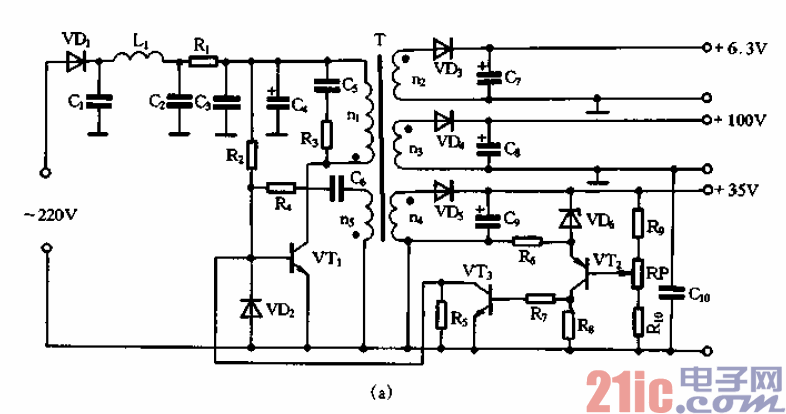

是一種電視機常用的并聯式開關穩壓電源。它沒有電源變壓器，直接由市電

整流得到約300V的直流電壓，然后經過帶脈沖變壓器的并聯型開關電源電路的變換，得

到兩組穩定的低壓（6-3V和35V）和一組100V的中壓輸出口圖中VTi是開關管，T是

脈沖變壓器，它的初級繞組ni相當于儲能電感on2、n3、n4為匝數不同的三個次級繞組，

對應于三個不同的輸出電壓。繞組碼是為開關管作間歇振蕩時提供正反饋電壓用的反饋

繞組。電路中的35V輸出電壓還兼作取樣用，馬、即、Rio是取樣電阻，VD6為基準電壓

穩壓管，VT2,、VT3為比較放大器口在三組輸出中的Ⅵ噸、VD4、Ⅵ晤分別是各組的續流

二極管，C7、島、C9是各組的濾波電容。

??? 按變壓器的同名端，當開關管VTi導通時，繞組啦上的感應電壓是上負下正，Ⅵ島

反偏截止，這時T儲存能量，負載電流由島放電供給，相當于圖7-30 (C)o當VTi截止

時，啦上感應電壓是上正下負，續流二極管Ⅵ嘎導通，T釋放能量向島充電，并同時向

負載供電，相當于圖7-30 (d)o

??? 在該電路中，VTi既是開關管又是振蕩管。它的振蕩是這樣建立的：接通電源后，

220V市電經整流濾波后得到的直流電匪通過R2加到VTi的基極，在基極電壓的作用下t

?VTi產生集電極電流并且是由小列大逐漸增加舶o所以在集電極電路中的繞組ni內便產

生一個力圖阻止電流增加的自感電動勢，它的極性是上正下負。同時在T的次級繞組瑪

中感應出一個與ni極性相同的感應電勢，即上正下負。由于電容＆兩端的電壓不能突

變’因此n5剛產生感應電動勢的瞬間并不使C立即充電，而是通過Crs的耦合使vTi的

基極電位升高，也就是說形成一種正反饋。由于這種正反饋的作用，使VTi的基極電位

升高，集電極電流增大，感應電動勢進一步增強，集電極電流繼續增大，真至VTi進人

飽和導通狀態。
