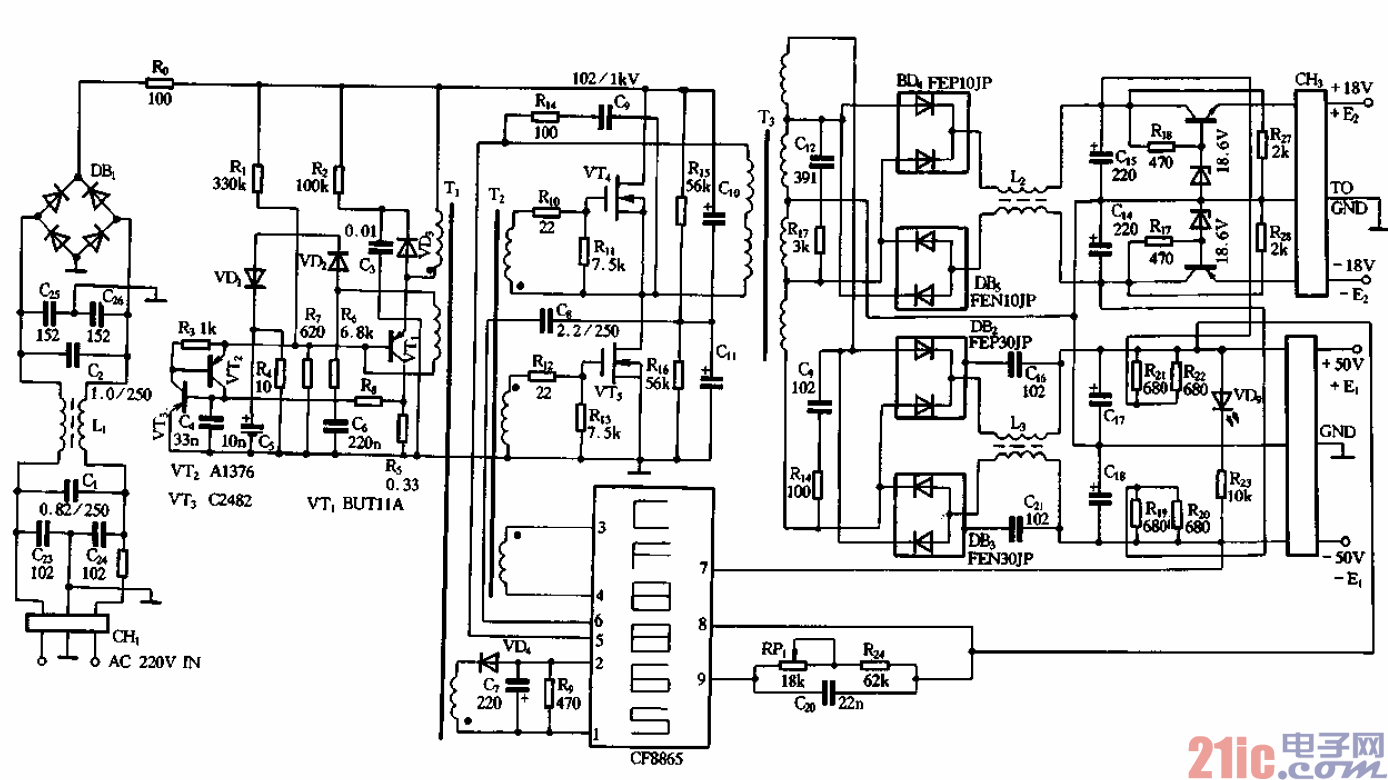

是該開關電源的工作原理圖。它的電路組成及主要工作原理與圖7-31基本相

同，下面僅作簡要介紹。在圖中，VT4、VTs為受激勵變壓器Tz控制而工作的開關管，

它的輸出通過脈沖變壓器T3的降壓，其次級輸出電壓經橋式整流和穩壓、濾波后輸出兩

組正負對稱的直流電源，其中一組為±18V，另一組為±50V。

??? 電路中的集成控制模塊采用CF8865專用模塊，它相當于圖7-31的62880模塊。

??? CF8865能產生120kHz的振蕩脈沖，從模塊的3、4腳輸出并通過激勵變壓器T推

動開關管VT4、VTs工作o CF8865的9腳為輸出電壓調節端，RPi為調節電位器，調節

尉、即可改變輸出電壓值0 8腳為輸出電壓誤差取樣電壓的輸入端o l、2腳為市電電壓輸

入波動取樣控制輸入端，由于CF8865的3.4腳除了向激勵變壓器Tz輸出推動脈沖使

VT4、VTs導通截止外，還通過另一繞組去推動vrl的導通截止o當市電電壓波動時，

整流輸出的300V直流電壓也會發生波動，這樣由VTi導通、截止在Ti的初級繞組兩端

形成的脈沖的幅度也會波動，它耦臺到次級后經VD4整流產生的負電壓的幅度也會渡動，

并使2、1腳之間的電位差發生變化，經內部乜路檢測后去控制3、4腳輸出的推動脈沖的

寬度，最終實現對市電波動造成輸出電壓的波動進行穩壓控制。

?
