家用電器逆變器電路

一款常見車載逆變器電路及原理

一款常見車載逆變器電路及原理
提問者：nnmnnm 地點：- 瀏覽次數：1268 提問時間：01-25 21:20
我有更好的答案
提 交
1條回答
泰坦之心 01-31 03:25

車載逆變器指標:


輸入電壓：DC　　10V～14.5V；輸出電壓：AC　　200V～220V±10％；輸出頻率：50Hz±5％；輸出功率：70W～150W；轉換效率：大于85％；逆變工作頻率：30kHz～50kHz。

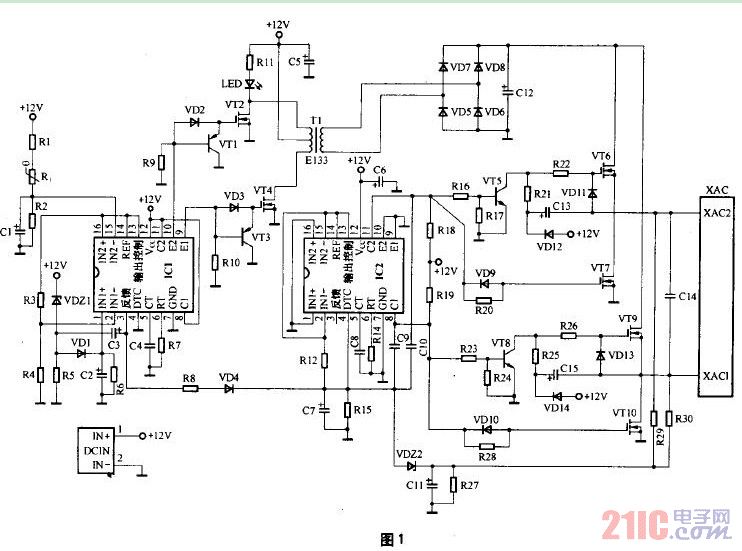

目前市場上銷售量最大、最常見的車載逆變器的輸出功率為70W－150W，逆變器電路中主要采用TL494或KA7500芯片為主的脈寬調制電路。一款最常見的車載逆變器電路原理圖見圖1。
