開關式穩壓電源、效率高、重量輕、發熱量少，常用于彩色電視機、方波器、激光器、

電子計算機和數控裝置。

??? 其大概工作原理如下：將電網交流電壓直接整流得到脈動直流，再經脈寬變換器（多諧

振蕩器）變換成20kHz左右的高頻脈寬交變電壓，然后進行整流濾波得到穩定的贏流。穩

壓過程是利用電路儲能作用來實現的。

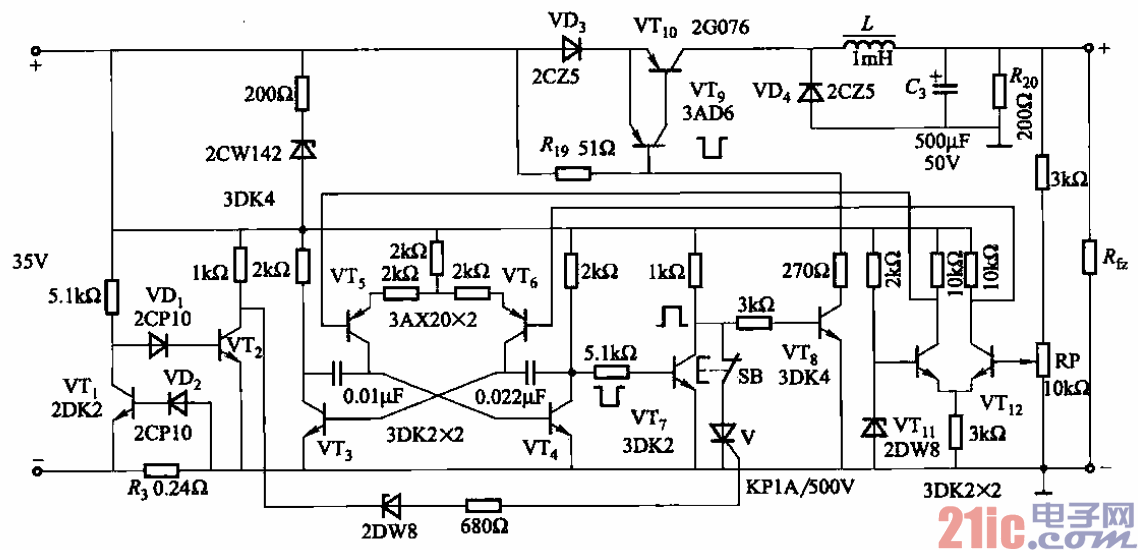

??? 電路如圖它能輸出電壓20V、電流5A。該電源在輸入電壓為35V (1+

10%)時，輸出電壓7～26V范圍內連續可調，最大電流5A，內阻0.1Q，紋波電壓峰值

≤lOmA，過載保護電流6A。
